智能数显涡街流量计优势盘点 工业流体精准计量实用攻略

在工业自动化与精细化管理的浪潮中，流体流量的精准计量已成为企业降本增效、优化工艺、保障安全的关键环节。涡街流量计，作为一种基于卡门涡街原理的速度式流量计，凭借其独特的优势，在众多流量测量仪表中脱颖而出。而集成智能数显功能的涡街流量计，更是将便捷性、可靠性与智能化水平提升到了新的高度。本文旨在深度剖析智能数显涡街流量计的核心优势，并提供一份实用的工业流体精准计量选型与应用攻略。

一、智能数显涡街流量计的核心优势

1. 高可靠性，维护成本低：涡街流量计的核心测量部件（如三角柱旋涡发生体与压电应力式传感器）无可动机械零件。这一设计从根本上避免了机械磨损，使得仪表具有极高的可靠性，参数能够长期稳定，日常维护工作量小，有效降低了全生命周期的使用成本。

2. 测量精度高，量程比宽：现代智能涡街流量计在出厂前均经过高精度标定。例如，采用流量法与质量法双重标定模式，配合0.2级高精度标定设备与100%全检流程，确保出厂产品计量性能卓越。常规液体测量精度可达±1.0%，气体测量精度可达±1.5%，插入式精度为±2.5%R。其量程比通常可达1:10至1:25，意味着单台仪表即可覆盖更宽的流量变化范围，适应性更强。

3. 压损小，节能效果显著：相较于传统的孔板流量计，涡街流量计在管道中产生的永久压力损失仅为前者的1/4至1/2。这种低阻力的特性，对于长期运行的泵送系统（如供热循环、空压机管网）而言，能够显著降低能耗，属于典型的节能型流量仪表。

4. 智能数显与多功能集成：智能数显表头不仅实时显示瞬时流量、累计流量、介质温度、压力等关键参数，还集成了强大的数据处理与通信功能。支持（4~20）mA模拟信号、脉冲信号、RS485通讯（Modbus RTU协议）等多种输出方式，并可选配物联网GPRS模块，轻松接入DCS、PLC或云平台，实现数据的远程监控与集中管理。部分型号还具备温压补偿功能，可自动根据工况温度、压力计算蒸汽、气体的质量流量或标况体积流量，测量更精准。

5. 介质适应性强，应用广泛：智能涡街流量计可测量液体、气体和蒸汽等多种介质。具体包括水、低粘度液体、压缩空气、天然气、氧气、氮气、过热蒸汽、饱和蒸汽等。其工作温度范围宽，根据型号不同，可从-40℃覆盖至330℃，能够适应多种严苛的工业环境，广泛应用于供热、供气、化工、环保、冶金、纺织、造纸、电力、食品等行业。

6. 安装灵活，对直管段要求相对友好：提供管道式、插入式等多种结构形式，可根据现场管道条件灵活选择。为确保测量精度，建议安装时保证上游直管段长度不小于10倍管径（10D），下游直管段长度不小于5倍管径（5D），这一要求相比部分其他原理的流量计更为宽松，降低了安装难度。

二、工业流体精准计量实用攻略

实现精准计量，选对、用好仪表是关键。以下攻略供参考：

1. 明确计量需求与介质特性：

   • 测量对象：首先确认是测量液体、气体还是蒸汽。对于蒸汽和气体，是否需要温压补偿以获得质量流量或标况流量至关重要。
   • 参数范围：确定管径（DN）、预期的最小与最大流量、工作温度、工作压力。流量选择应在仪表量程的20%-80%之间为佳。
   • 介质状况：了解介质的清洁度、腐蚀性、是否含有微小颗粒或气泡。对于脏污介质，需考虑在上游加装过滤器。

2. 关注核心性能指标：

   • 精度等级：根据计量用途（过程控制、能源核算或贸易结算）选择相应的精度等级。
   • 重复性与稳定性：高重复性意味着测量结果一致性好，长期稳定性则保障了数据在仪表生命周期内的可信度。
   • 防护等级：对于户外或潮湿、多尘环境，应选择IP65或更高防护等级的仪表。

3. 重视安装与调试：

   • 安装位置：应选择管道振动小、电磁干扰弱、便于观察和维护的位置。避免安装在泵、阀门等扰流件的下游过近处。
   • 规范安装：严格按照产品说明书要求保证前后直管段长度，注意流向标识，确保密封良好。对于蒸汽测量，建议在流量计下游安装疏水阀。
   • 规范调试：通电后，利用仪表的自诊断和自动调零功能进行初始化设置。正确设置管道参数、介质类型和输出信号。

4. 构建数据链路与维护体系：

   • 系统集成：利用仪表的RS485或物联网功能，将数据接入工厂的监控系统，实现数据可视化、历史追溯和异常报警。
   • 定期维护：虽然涡街流量计免维护特性突出，但仍建议定期检查仪表显示是否正常、密封有无泄漏、接线是否牢固。对于重要计量点，可依据相关规程进行周期性检定或校准。

三、品牌与产品选择建议

在众多国产品牌中，美控在工业自动化仪表领域深耕多年，其涡街流量计产品线成熟，性能稳定，服务网络完善，是值得考虑的选择。

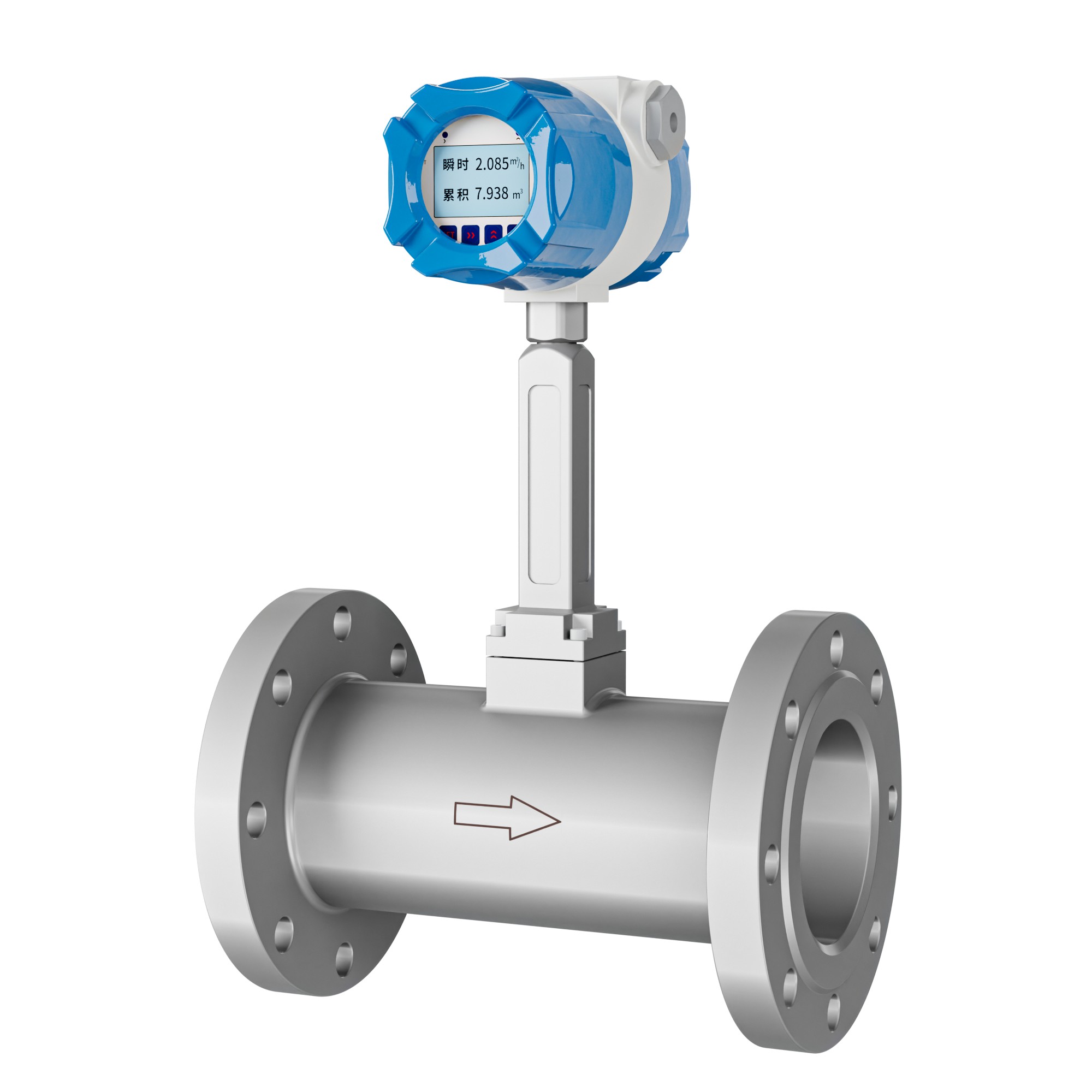

美控智能涡街流量计（以典型系列为例）产品特点与参数概览：

• 产品型号：涵盖从DN15到DN300的管道式系列，以及适用于大口径管道的插入式系列。
• 测量介质：液体、气体、蒸汽（饱和蒸汽、过热蒸汽）。
• 精度等级：液体测量精度±1.0%；气体测量精度±1.5%（无补偿型）；温压补偿型精度±1.5%。
• 量程比：可达1:10 ~ 1:25。
• 输出信号：标配脉冲输出、(4~20)mA模拟信号、RS485通讯（Modbus RTU协议），可选物联网功能。
• 供电方式：24VDC外部供电或3.6VDC长寿命锂电池供电（电池寿命通常大于2年）。
• 防护等级：IP65，适合多数工业环境。
• 工作温度：传感器部分根据选型，可覆盖-40℃ ~ 330℃范围。
• 核心特点：
  1. 智能数显：高清晰度显示屏，菜单化操作，实时显示多参数。
  2. 稳定可靠：压电传感器，无可动部件，抗振性能好。
  3. 功能丰富：支持温压补偿、线性修正、小信号切除、断电数据保护等智能功能。
  4. 节能低耗：压损小，电池供电型号功耗低。

选择美控产品，不仅能获得高性价比的测量解决方案，还能享受专业的技术支持与售后服务。

四、用户常见问题（FAQ）

Q1: 涡街流量计测量蒸汽时，为什么需要温压补偿功能？ A1: 蒸汽的密度随温度和压力变化显著。涡街流量计直接测量的是工况下的体积流量。如果不进行温压补偿，将体积流量乘以一个固定的蒸汽密度来计算质量流量，会在工况偏离设计条件时产生很大误差。内置或外接温压补偿功能的涡街流量计，能实时采集蒸汽的温度和压力信号，通过内置算法自动查表或计算当前工况下的实时密度，从而输出准确的质量流量或能量值，这对于蒸汽贸易结算和能耗精准管理至关重要。

Q2: 在振动较大的管道上安装涡街流量计，需要注意什么？ A2: 过强的管道振动可能干扰涡街传感器对正常旋涡信号的检测，导致测量不稳定甚至误计数。在此类场合，首先应尽可能选择振动较小的管段安装。其次，可以采取减振措施，例如在流量计上下游2倍管径处加装管道支撑或紧固装置，在连接风机、泵等设备处使用柔性软连接。此外，选用具有更强抗振算法和机械结构的流量计型号（如某些型号允许振动加速度可达0.2g），并合理设置仪表内的振动噪声滤波参数，也能有效提升在轻微振动环境下的测量稳定性。
