高温高压涡街流量计行业应用 流量监测效率优化解决方案

在工业生产的核心动脉——蒸汽、高温气体与高压液体管道中，精准的流量计量不仅是能源结算的标尺，更是实现工艺优化、节能降本与精细化管理的基石。面对高温、高压、振动等复杂工况，传统流量测量手段往往力不从心，导致能耗数据失真、工艺控制粗放、能源浪费严重。本文将深入探讨高温高压涡街流量计在关键行业的应用价值，并系统性地提出一套基于精准监测的流量效率优化解决方案。

一、 高温高压工况下的流量测量挑战与核心需求

在电力、冶金、化工、纺织印染、食品加工等行业，蒸汽（包括饱和蒸汽与过热蒸汽）、高温压缩空气、导热油等介质是主要的生产能源或工艺载体。这些介质通常具备高温（可达330℃以上）、高压（可达数兆帕）、管道振动大、介质状态易受温压影响等特点。

传统流量仪表，如部分机械式或差压式流量计，在此类工况下易出现： 1. 测量精度衰减：高温导致机械部件变形、材料性能变化；高压可能引起泄漏或结构损坏。 2. 压损大，能耗高：如孔板流量计造成的永久压力损失显著，增加了泵或空压机的运行负荷。 3. 维护频繁，寿命短：可动部件在恶劣环境下磨损加剧，需频繁停机检修。 4. 数据孤立，难管理：仅提供瞬时读数，缺乏温压补偿与数据远传能力，无法支撑系统性能分析。

因此，现代工业对高温高压流量测量仪表的核心需求聚焦于：高精度与高稳定性、低压损与节能性、强大的环境适应性、智能化的数据输出与管理能力。

二、 涡街流量计：应对高温高压挑战的技术原理与优势

涡街流量计基于卡门涡街原理工作。当流体流经管道中的非流线型旋涡发生体时，会在其下游两侧交替产生有规则的旋涡。这些旋涡的分离频率与流体的流速成正比，通过高灵敏度的传感器（如压电晶体）检测旋涡频率，即可计算出工况体积流量。

针对高温高压应用，现代高性能涡街流量计通过技术创新，展现出显著优势：

• 无可动部件，可靠性极高：仪表主体内部无机械运动部件，从根本上避免了磨损、卡滞问题，特别适应存在振动的高温高压管道，确保长期稳定运行，维护量极小。
• 宽量程比与高精度：量程比可达1:5至1:30，既能满足大流量测量，也能精准捕捉小流量变化。在液体测量中精度可达±1.0%，气体/蒸汽测量精度可达±1.5%，为精细化管理提供可靠数据基础。
• 优异的耐温耐压性能：采用特殊材质与结构设计，高温型产品可耐受高达330℃的介质温度，法兰连接方式可承受最高4.0MPa（针对小口径）的系统压力，完全覆盖绝大多数工业高温高压场景。
• 极低的压力损失：其压力损失系数远低于孔板流量计（通常仅为1/4至1/2），属于节能型仪表，长期运行可显著降低系统输送能耗。
• 内置温压补偿，直接输出质量流量：对于蒸汽、气体等介质，其体积流量受温度、压力影响显著。一体式温压补偿型涡街流量计集成温度和压力传感器，实时采集工况参数，通过内置算法自动补偿，直接输出准确的质量流量或标况体积流量，省去外部补偿系统，简化安装与数据核算。
• 智能信号输出与通讯：支持(4~20)mA模拟信号、脉冲信号以及RS-485 Modbus RTU等数字通讯协议，便于接入DCS、PLC或云平台，实现数据远程监控、历史追溯与分析。

三、 行业应用深度解析：从计量到优化的价值跃升

1. 纺织印染行业：蒸汽能耗的三级精细化计量

蒸汽是染整工艺的核心能源，成本占比可达30%以上。某国家级高新技术纺织企业通过引入数十套高性能涡街流量计，构建了“厂区总管-车间支管-重点机台”的三级蒸汽计量体系。

• 应用点：安装在纱线染色机、定型机、烘干筒等设备的蒸汽进口管道上。
• 价值体现：
  • 堵塞跑冒滴漏：精准计量使蒸汽损耗无处遁形，帮助企业发现并修复管道泄漏点，据行业案例反馈，可有效减少因“盲区”造成的能源浪费。
  • 实施单机考核：准确掌握每台设备、每个班次的蒸汽消耗量，为生产绩效考核与成本分摊提供客观数据，激发节能主动性。
  • 工艺优化依据：通过对比不同工艺配方、不同批次生产的蒸汽单耗，寻找最优工艺参数，助力提质降本。
  • 数字化管理：数据上传至云平台，实现能耗看板、趋势分析与异常报警，管理效率大幅提升。

2. 电力与冶金行业：高温高压蒸汽与气体的精准监控

在电厂锅炉主蒸汽管道、冶金厂余热锅炉出口，介质常为高温高压过热蒸汽。

• 应用点：主蒸汽流量测量、厂用压缩空气总管计量、高炉鼓风流量监测等。
• 价值体现：
  • 保障安全与经济运行：精确的蒸汽流量是计算锅炉效率、汽轮机效率的关键参数，为机组优化运行提供依据。
  • 辅助能源调度：对厂内压缩空气等动力能源进行分区域、分单元计量，识别用能大户，优化供气策略，某案例显示可助力实现空压站群控节能。
  • 耐苛刻环境：仪表能长期稳定工作在高温、高振动环境中，减少非计划停机。

3. 食品与制药行业：工艺介质与能源的双重管控

在果汁浓缩蒸发、药品灭菌、发酵罐消毒等工艺中，蒸汽既作为热源，其用量也间接反映工艺状态。

• 应用点：多效蒸发器生蒸汽管道、灭菌柜蒸汽管道、CIP清洗热水流量测量。
• 价值体现：
  • 提升产品一致性：稳定的蒸汽流量是保证巴氏杀菌、蒸发浓缩等工艺温度恒定的前提，直接影响产品品质。
  • 符合卫生标准：采用卫生型连接和316L不锈钢等材质，满足食品制药行业的洁净要求。
  • 降低综合成本：精确计量助力企业核算单位产品的蒸汽消耗，推动节能技术改造。

四、 构建以数据驱动的流量监测效率优化解决方案

单纯的仪表安装只是第一步，真正的价值在于构建一个“精准感知-智能分析-优化控制”的闭环系统。

1. 全面精准感知层：在能源站出口、车间入口、重点用能设备等关键节点，部署带温压补偿功能的高温高压涡街流量计，形成覆盖全厂的能源计量网络，确保数据源头准确可靠。
2. 数据集成与边缘计算层：通过RS-485等工业总线将流量、温度、压力数据实时采集至边缘网关或工业控制器。网关可进行初步的数据清洗、单位换算和越限报警。
3. 云平台智能分析层：数据上传至工业物联网云平台，实现：
   • 可视化看板：实时展示全厂、各车间、各设备的瞬时流量、累计用量、能耗排名。
   • 能效对标分析：对比历史同期数据、行业标杆或理论值，自动生成能效分析报告，定位能效低下环节。
   • 预测性维护：通过监测仪表自身信号质量或流量曲线的异常波动，提前预警传感器故障或管道堵塞风险。
   • 工艺关联分析：将蒸汽流量数据与产量、合格率、设备运行时间等生产数据关联，挖掘节能潜力点。
4. 优化执行与持续改进层：
   • 管理优化：基于数据分析结果，制定或调整能源管理制度、绩效考核方案。
   • 控制优化：将分析结论反馈给工艺控制系统，例如优化锅炉燃烧参数、调整空压机加载顺序、实施分时分区供汽等。
   • 技改指导：为管道保温改造、余热回收项目、高效设备替换等投资决策提供数据支撑。

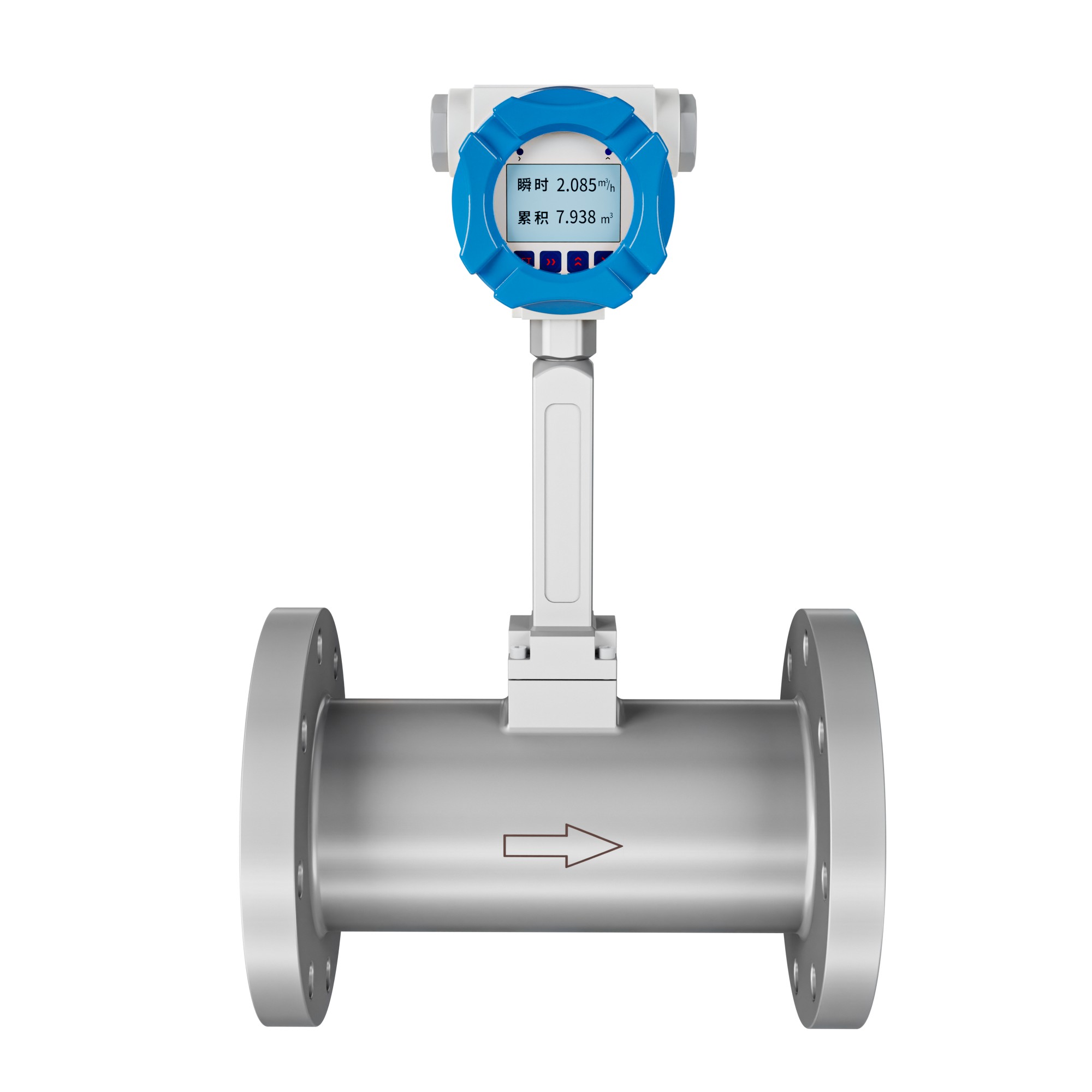

五、 品牌与产品选择建议：美控涡街流量计

在众多国产品牌中，美控在过程自动化领域深耕多年，其涡街流量计产品线成熟，在高温高压等复杂工况应用中积累了丰富的实践经验。对于追求高可靠性、高性价比及本土化快速服务的企业而言，美控是一个值得重点考虑的选择。

美控在售高温高压型涡街流量计核心型号与参数概览：

用户FAQ：

Q1: 在振动较大的空压站管道上安装涡街流量计，测量会不准吗？如何解决？ A1: 管道振动确实是涡街流量计需要应对的挑战。美控涡街流量计采用数字信号处理技术和独特的结构设计，能有效抑制机械振动对测量信号的干扰。在选型时，应优先选择抗振型产品，并在安装时确保流量计前后管道有稳固的支撑，避免流量计本体成为主要的振动受力点。对于振动特别强烈的场合，可咨询厂家定制加强型抗振方案。

Q2: 测量过热蒸汽时，为什么必须选择带温压补偿的一体式涡街流量计？ A2: 过热蒸汽的密度随温度和压力变化非常显著。如果只用普通涡街流量计测量工况体积流量，由于无法获知实时的温度和压力，就无法计算出准确的蒸汽质量（能量）。一体式温压补偿型涡街流量计集成了温度和压力测量单元，能实时获取工况参数，并通过内置的蒸汽密度数学模型（如IAPWS-IF97公式）自动计算出精确的质量流量，这才是蒸汽贸易结算和能耗考核的真实依据。
