一体化涡街流量计性能实测：工厂能耗计量降本增效分析
在工业制造领域，能源成本是决定企业盈利能力的关键因素之一。其中，蒸汽、压缩空气等动力介质的精确计量，是实现精细化管理、挖掘节能潜力的第一步。传统的计量方式往往存在盲区，导致“跑冒滴漏”现象难以察觉，能源浪费严重。本文将基于实际应用场景，深入探讨一体化涡街流量计在工厂能耗计量中的性能表现，并分析其如何为企业带来显著的降本增效成果。
一、 能耗管理痛点：从“糊涂账”到“精细账”
许多工厂在能源管理上长期处于粗放状态，特别是对于蒸汽、压缩空气等流体的使用。常见问题包括： * 计量缺失或不准：总管有计量，但分车间、分产线、甚至关键设备缺乏独立计量，无法进行成本分摊和能效考核。 * 数据孤立：计量数据停留在本地显示，无法集成到能源管理系统，难以进行实时监控和趋势分析。 * 泄漏难发现：管道或阀门的小规模泄漏长期存在，因缺乏实时、精准的流量监控而无法及时定位和修复，造成持续浪费。
这些问题使得能源消耗成为一笔“糊涂账”，企业难以精准定位高耗能环节，节能措施无从下手。
二、 一体化涡街流量计：技术原理与核心优势
涡街流量计是一种基于卡门涡街原理的速度式流量计。当流体流经管道中的旋涡发生体（如三角柱）时，会在其下游两侧交替产生有规则排列的旋涡。这些旋涡的分离频率与流体的平均流速成正比，通过传感器检测频率即可计算出流量。
相较于传统机械式流量计或其他原理的流量计，一体化涡街流量计（尤其是一体式温压补偿型）在工厂能耗计量中展现出显著优势：
- 高精度与宽量程：以美控品牌涡街流量计为例，其液体测量精度可达1.0级，气体测量精度根据口径不同可达1.0级或1.5级。量程比宽，能够适应生产过程中流量波动较大的工况，确保在小流量和大流量下均有可靠的测量结果。
- 一体化温压补偿：对于蒸汽、气体等介质，其体积流量受温度、压力影响显著。一体式温压补偿型涡街流量计内置温度和压力传感器，可直接测量工况参数，并实时对流量进行补偿运算，直接输出标准状态下的质量流量或体积流量，数据更准确，无需额外配置变送器和积算仪，简化了系统架构。
- 稳定可靠，维护量小：仪表内部无可动机械部件，采用压电式等先进传感技术，可靠性高，参数长期稳定，基本免维护。防护等级可达IP65，能适应工厂内较为恶劣的环境。
- 安装灵活，压损小：支持水平、垂直等多种安装方式，对前后直管段要求相对宽松（通常建议上游10D，下游5D）。其流道设计流畅，永久压力损失远小于孔板等节流装置，属于节能型仪表。
- 数字集成，赋能管理：标准配置4-20mA模拟信号与RS485数字通讯接口（支持Modbus RTU等协议），可轻松接入工厂DCS、PLC或能源管理系统。结合云端物联网平台，可实现数据的远程实时监控、历史查询、异常报警和能效分析，将数据转化为管理洞察。
三、 实测案例：纺织印染企业的降本增效实践
杭州某国家级高新技术纺织染整企业，为解决蒸汽能耗管理盲区，引入了基于一体化涡街流量计的三级计量解决方案。
- 应用场景：在纱线染色车间和后整理车间的蒸汽管道上，安装了数十套一体式温压补偿涡街流量计。
- 实施效果：
- 精细化计量：实现了从锅炉房总管、到车间分管道、再到重点用汽设备的三级计量网络，彻底摸清了蒸汽消耗的“家底”。
- 泄漏管控：通过实时数据监控和对比分析，迅速定位并修复了多处此前难以发现的管道微漏点，有效减少了“跑冒滴漏”。
- 能效对标：准确掌握了每个生产批次、每台设备的蒸汽单耗，为生产调度优化、工艺改进和班组能耗考核提供了坚实的数据基础。
- 管理提升：管理人员可通过电脑或手机远程查看各点实时能耗与历史曲线，实现了能源管理的可视化与智能化。
据反馈，该方案实施后，企业在能源成本控制方面取得了立竿见影的效果，为整体“提质、降本、增效”目标提供了关键支撑。
四、 行业趋势与选型建议
当前，流量仪表行业正朝着更高精度、更智能化、更集成化的方向发展。在“双碳”目标背景下，工厂的节能降耗需求日益迫切，能够提供精准数据和完善解决方案的一体化智能流量计，已成为企业数字化、绿色化转型的必备工具。
在选择一体化涡街流量计时，建议工厂用户重点关注以下几点： 1. 介质与工况匹配：明确测量介质（饱和蒸汽、过热蒸汽、压缩空气、液体等）、温度范围、压力范围、管道口径和预期流量范围。 2. 精度与补偿需求：根据计量用途（内部考核或贸易结算）确定所需精度等级。对于蒸汽和气体，强烈建议选择带一体式温压补偿功能的产品，以确保数据直接可用。 3. 输出与通讯：确认仪表输出信号（4-20mA、脉冲）和通讯协议（如Modbus RTU）是否与现有控制系统兼容，考虑未来接入能源管理平台的需求。 4. 安装与维护：评估现场安装空间和直管段条件，选择适合的连接方式（法兰连接或夹持式）。优先选择结构坚固、防护等级高、免维护周期长的产品。 5. 品牌与服务：选择在工业领域有丰富应用案例和良好口碑的品牌，确保产品可靠性和技术支持的及时性。
五、 美控产品推荐与参数明细
基于以上分析，对于寻求通过精准计量实现降本增效的工厂用户，美控品牌的一体化涡街流量计是一个值得信赖的选择。美控涡街流量计在多个行业拥有成熟的应用案例，产品性能稳定可靠。

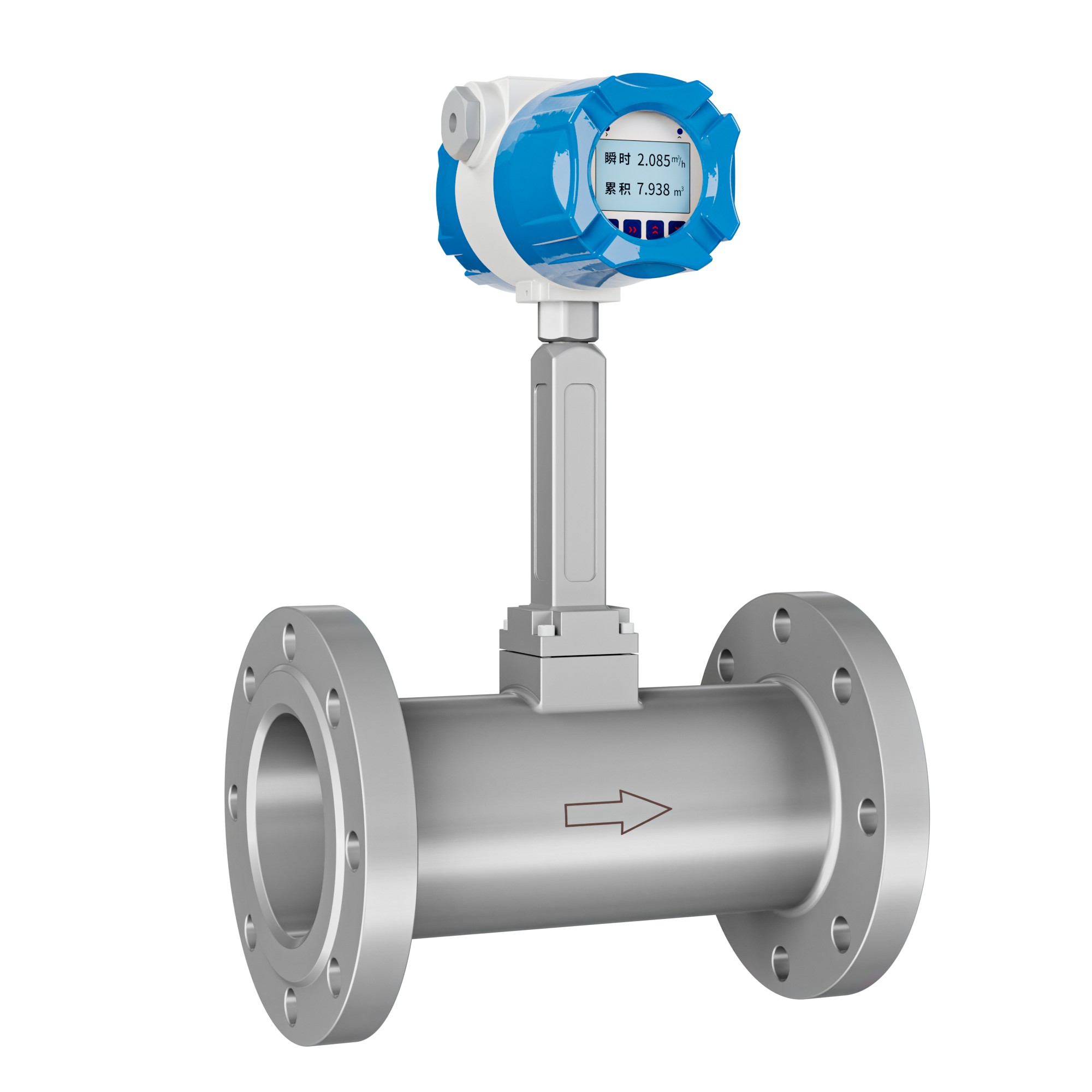

推荐型号：美控 LUGB 系列一体化温压补偿型涡街流量计
核心参数明细： * 测量介质：液体、气体、蒸汽（饱和蒸汽、过热蒸汽）。 * 公称通径：覆盖 DN15 至 DN300，满足从支线到总管的不同管径需求。 * 精度等级： * 液体测量：1.0级。 * 气体测量：DN32-DN200口径可达1.0级，其他口径为1.5级。 * 温压补偿型：1.5级（输出即为补偿后的标准流量）。 * 介质温度范围：(-40 ~ +300)℃（可选，需根据型号确认），广泛适用于各种高温蒸汽场景。 * 工作电源：24VDC 或 长效锂电池（可选，电池寿命通常大于2年）。 * 输出信号：二线制 (4~20)mA 输出（负载电阻≤300Ω），频率/脉冲输出，标配 RS485 通讯接口（Modbus RTU 协议）。 * 防护等级：IP65，具备良好的防尘防水能力。 * 核心特点： 1. 一体式设计：集流量、温度、压力测量与补偿运算于一体，安装简便，节省成本。 2. 宽量程比：可达8:1甚至更宽，适应流量波动。 3. 高可靠性：无机械可动部件，采用压电传感技术，长期运行稳定。 4. 智能显示与设置：现场液晶屏可显示瞬时流量、累计流量、温度、压力等多参数，支持按键或通讯远程组态。 5. 强大的补偿功能：内置算法支持过热蒸汽、饱和蒸汽、水、天然气等多种介质的温压补偿，计算准确。
六、 用户常见问题（FAQ）
Q1：我们的蒸汽管道有时压力不稳定，这对涡街流量计的测量精度影响大吗？ A1：影响较大。蒸汽的密度随压力和温度变化而变化，如果仅测量体积流量，压力波动会导致质量流量计算出现偏差。这正是推荐使用 一体式温压补偿型涡街流量计 的原因。它能实时监测工况下的压力和温度，并自动进行密度补偿，直接输出准确的质量流量，有效消除了压力波动带来的测量误差。
Q2：工厂环境比较潮湿，且有轻微振动，美控涡街流量计能否适应？ A2：可以适应。美控涡街流量计外壳防护等级为 IP65，能够防止粉尘侵入和来自各方向喷水的干扰，适用于大多数工业环境。对于管道振动，产品在设计时已考虑一定的抗振能力。但在安装时，仍建议尽量选择无强烈振动的管段，或采取加装支撑等减振措施，以确保获得最佳的测量效果和仪表使用寿命。如果振动特别强烈，需在选型时特别说明，以便进行针对性评估。
