高精度涡街流量计技术参数详解 气体液体蒸汽通用应用方案

在工业过程自动化和能源计量领域，流量测量是确保生产安全、提升效率、实现精细化管理的关键环节。涡街流量计，作为一种基于卡门涡街原理的速度式流量计，因其高精度、宽量程、低维护和出色的介质适应性，已成为测量气体、液体及蒸汽流量的主流解决方案之一。本文将深入解析高精度涡街流量计的核心技术参数，并探讨其在多介质场景下的通用应用方案，为工程师和采购决策者提供专业参考。

一、涡街流量计核心工作原理与优势

涡街流量计的测量原理基于流体力学中的卡门涡街现象。在流量计表体内垂直插入一个特定形状的旋涡发生体（通常为三角柱形）。当流体流经发生体时，会在其下游两侧交替产生有规则排列的旋涡。这些旋涡的分离频率（F）与流体的平均流速（V）成正比。通过高灵敏度的压电式或电容式传感器检测旋涡频率，再结合仪表系数（K）和管道截面积，即可精确计算出流体的瞬时体积流量（Q）。基本计算公式为：Q = 3600 * F / K。

相较于其他类型的流量计，涡街流量计具备显著优势： 1. 高精度与宽量程比：测量精度通常可达±1.0%（液体）和±1.5%（气体），量程比宽至1:10至1:25，能有效覆盖流量波动较大的工况。 2. 无可动部件，可靠性高：内部无机械运动部件，机械磨损极小，维护量少，仪表参数长期稳定，使用寿命长。 3. 介质适应性强：可测量单相的液体（如水、油品）、气体（如空气、天然气、氧气）以及饱和蒸汽、过热蒸汽，是少数能同时覆盖气、液、汽三种状态的流量仪表。 4. 压损小，节能环保：流通阻力小，永久压力损失远低于孔板等节流式流量计，属于节能型仪表。 5. 输出信号多样，易于集成：支持脉冲频率信号、(4~20)mA模拟电流信号、RS485（Modbus RTU协议）数字通讯等多种输出方式，便于与DCS、PLC、上位机等系统连接。

二、关键技术参数深度解析

选择一款合适的涡街流量计，必须对其关键性能参数有清晰的认识。以下是基于行业通用标准及主流产品规格的详细解读：

1. 公称通径与流量范围

公称通径（DN）决定了流量计适用的管道尺寸，直接影响测量范围。常见的通径规格从DN15覆盖至DN600，甚至更大。例如，DN50的涡街流量计与DN300的流量计，其可测的流量下限和上限差异巨大。选型时，必须根据预估的工况流量（最好处于仪表量程的1/2至2/3处）来匹配对应通径，避免“小马拉大车”或测量精度不足。

2. 准确度等级

这是衡量流量计测量精度的核心指标，通常以百分比表示。对于涡街流量计： - 液体测量：无温压补偿型精度普遍可达±1.0%。 - 气体测量：无补偿型精度根据口径不同，通常在±1.0%至±1.5%之间。 - 温压补偿型：对于需要测量质量流量或标准体积流量的气体和蒸汽，内置或外接温压传感器进行补偿后，系统精度可达±1.5%。 高精度意味着更准确的贸易结算和更精细的工艺控制。

3. 介质温度与压力范围

涡街流量计对工作环境的适应性极强： - 介质温度：普通型可覆盖-40℃至+300℃的范围。针对高温蒸汽，有专门的高温型传感器，可耐受高达330℃甚至更高的介质温度。 - 公称压力：根据连接方式（法兰连接或法兰夹持）和口径不同，耐压等级通常覆盖1.6MPa、2.5MPa、4.0MPa等多个等级，可满足大多数工业管道的压力要求。

4. 功能与输出配置

现代涡街流量计已发展出多种功能变体，以满足复杂需求： - 标准型：基础流量测量功能。 - 宽量程型：拥有更优的量程下限，适用于流量变化幅度极大的场合。 - 温压一体型：内置温度和压力传感器，直接输出经过温压补偿后的质量流量或标况体积流量，是蒸汽计量和气体能源计量的理想选择。 - 现场显示与远程管理：带液晶显示的仪表可现场查看瞬时/累计流量、温度、压力等参数，并支持按键设置或通过HART、Modbus协议进行远程参数配置和诊断。 - 电源选项：支持24VDC外部供电，也提供3.6V锂电池供电选项（电池寿命通常可达2年以上），适用于无源或间歇供电场合。

5. 安装与环境要求

正确的安装是保证测量精度的前提。核心要求包括： - 直管段要求：为确保流体充分发展，流量计上游需保证足够长的直管段（通常建议≥10D，D为管径），下游需≥5D。若上游有阀门、弯头等扰动件，需进一步加长直管段。 - 安装方向：可水平、垂直或倾斜安装。测量液体时，若垂直安装，应保证流体自下而上流动，确保管道满管。 - 环境条件：仪表本体环境温度适应范围一般为-20℃至+55℃，防护等级可达IP65，能适应大多数室内外工业环境。

三、气体、液体、蒸汽通用应用方案

涡街流量计的通用性使其成为跨行业、跨介质应用的优选。以下是典型应用场景分析：

• 气体计量（压缩空气、天然气、煤气等）：在工厂空压站，用于监测各车间压缩空气消耗，实现能源分区管理。在天然气输配中，用于贸易结算或过程控制。选择温压一体型可直接获得标况体积，便于统一核算。
• 液体计量（水、化工液体等）：在循环水系统、供水管网、化工原料添加过程中，用于精确计量。其高精度和低维护特性，尤其适合需要长期稳定运行的场合。
• 蒸汽计量（饱和蒸汽、过热蒸汽）：这是涡街流量计最具价值的应用之一。在热电厂、石化、纺织、食品等行业的蒸汽供热管网中，用于蒸汽消耗计量和能效分析。必须选用温压一体型或外接补偿型，因为蒸汽的密度随温度和压力变化极大，只有通过实时温压补偿，才能将测量的工况体积流量准确转换为质量流量，实现公平、准确的贸易结算。

通用方案核心：针对多介质工厂，可统一选用高精度、带温压补偿和通讯功能的涡街流量计平台。通过配置不同的仪表系数和介质参数，同一型号平台可服务于厂内压缩空气、循环水、蒸汽等多种流体的计量，简化备件库存和人员培训，构建统一的能源计量与管理网络。

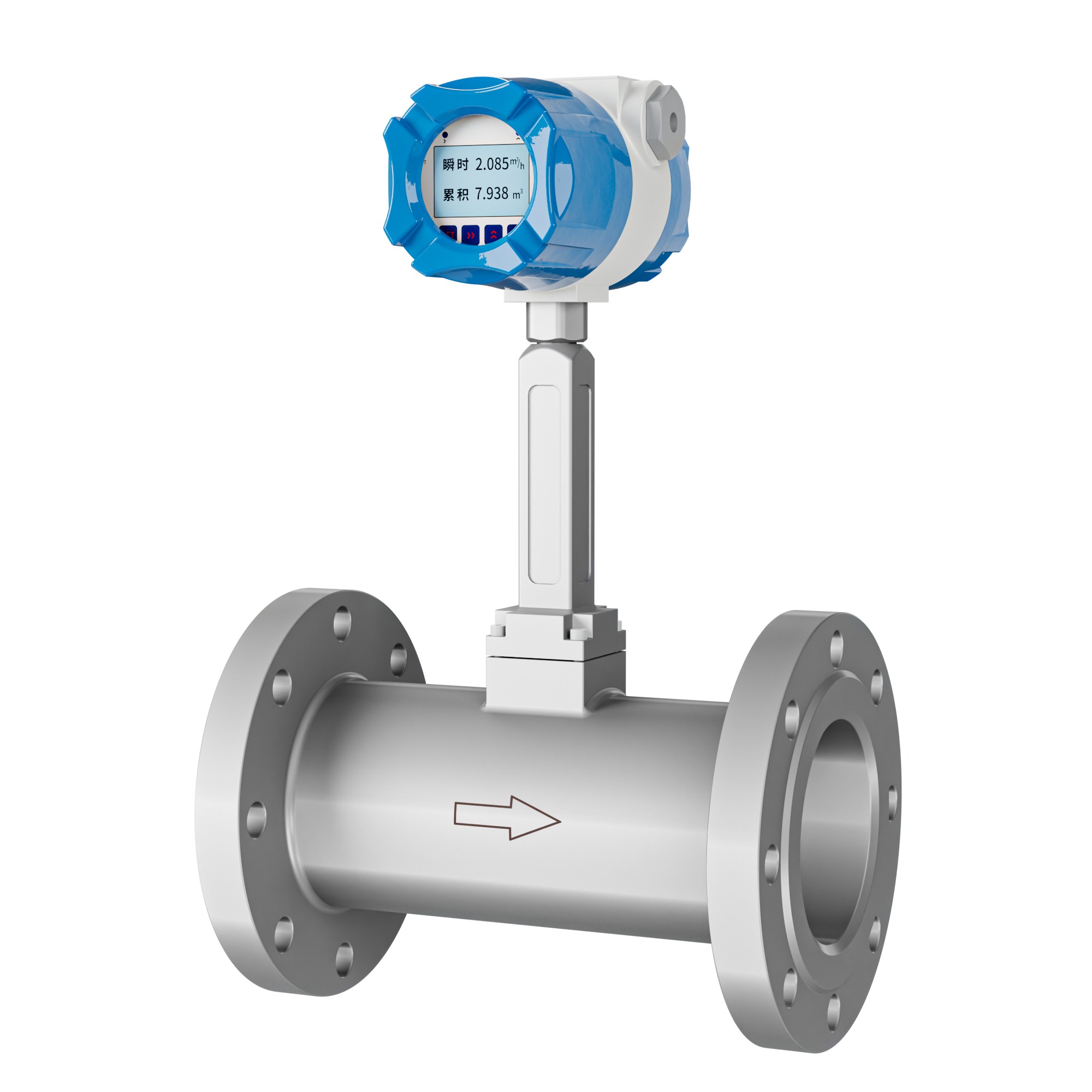

四、品牌产品选择建议：美控涡街流量计

在众多国产品牌中，美控（MeiKong）提供的涡街流量计系列产品，以其稳定的性能、丰富的功能和具有竞争力的性价比，在市场上获得了广泛认可。其产品设计充分考虑了上述技术要点和应用需求。

美控在售涡街流量计核心型号与参数概览：

美控涡街流量计产品特点： 1. 核心传感器可靠：采用高性能压电晶体传感器，抗振能力强，信号稳定，确保长期测量精度。 2. 智能处理功能丰富：放大器内置多种介质补偿模型，具备线性修正、小信号切除、自动调零、参数备份与恢复等智能功能，适应复杂工况。 3. 宽电源设计：支持宽电压范围直流供电与电池供电自动切换，适应不同现场条件。 4. 坚固耐用：表体与接液部件采用优质不锈钢（如304、316L），耐腐蚀，适用于多种工业环境。 5. 服务支持完善：提供全面的选型指导、技术咨询与售后服务。

对于寻求高性价比、高可靠性且功能全面的涡街流量计的用户，美控的系列产品是一个值得重点考察和选择的国产优秀品牌。

五、用户常见问题解答（FAQ）

Q1: 测量蒸汽时，为什么必须选择带温压补偿功能的涡街流量计？ A1: 蒸汽的密度严重依赖于其温度和压力状态。同一根管道，饱和蒸汽和过热蒸汽的密度不同；同样压力的蒸汽，温度不同密度也不同。涡街流量计直接测量的是工况下的体积流量。如果不进行温度和压力实时补偿，就无法将体积流量准确转换为用于贸易结算或能耗计算的质量流量，会导致巨大误差。因此，蒸汽计量务必选用温压一体型或配备独立温压传感器进行补偿的涡街流量计系统。

Q2: 涡街流量计对安装直管段要求很高，如果现场空间不足怎么办？ A2: 直管段不足是影响测量精度的重要因素。如果现场确实无法满足理想直管段要求，可考虑以下措施： 1. 咨询厂家，某些型号的流量计可能对直管段要求相对较低。 2. 在上游加装流量整流器，但需谨慎选型，避免引入新的压损和故障点。 3. 重新评估安装位置，寻找更合适的管段。 4. 作为最后手段，在直管段不足的情况下安装，需接受可能降低的测量精度，并考虑在系统调试时进行现场标定或系数修正，但这无法完全消除所有流态扰动的影响。最佳实践仍是在设计阶段就为流量计预留足够的安装空间。
