怎么选择一款合适的孔板流量计？2026选型指南（五个核心参数）
孔板流量计，作为差压式流量计家族中最经典和应用最广泛的成员，凭借其结构简单、性能稳定、耐高温高压及高性价比等核心优势，在石油、化工、电力、冶金等工业领域的流量测量中占据着重要地位。其工作原理基于伯努利方程，通过测量流体流经节流件（孔板）前后产生的静压差来推算流量。本文将深入剖析孔板流量计，并围绕五个核心选型参数，为企业在2026年的设备选型提供一份专业、实用的指南。
一、 产品基础原理与结构特点
测量原理简述

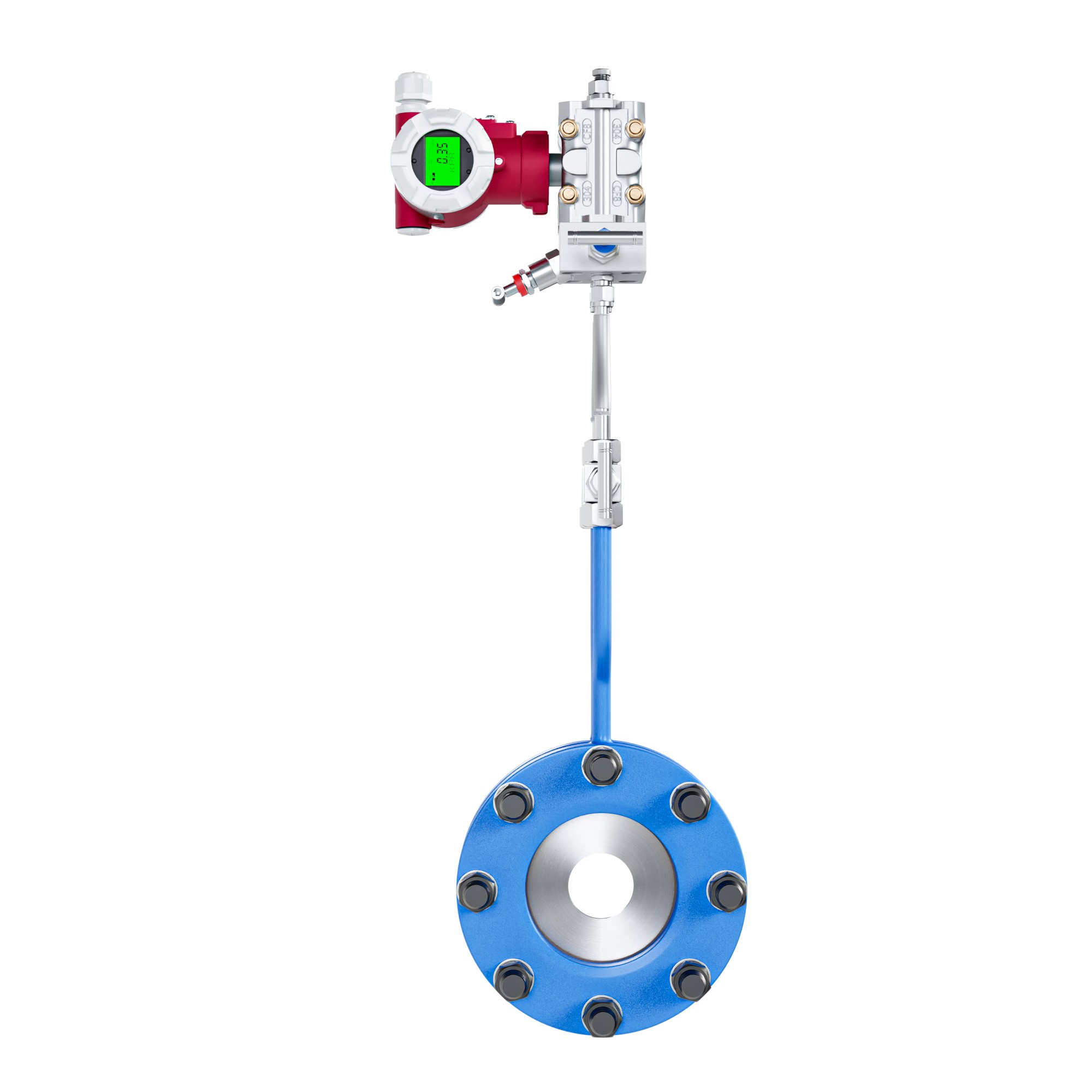

孔板流量计由节流装置（孔板）与差压变送器配套组成。当单相流体（液体、气体、蒸汽）流经管道中的节流孔板时，流束会在孔板处形成局部收缩，导致流速增加、静压力降低，从而在孔板上下游产生一个与流量平方成正比的静压力差（ΔP）。通过测量这个差压值，并依据相关的流量方程进行计算，即可获得流体的流量。
产品分类与结构组成
孔板流量计的核心在于其节流装置，主要分为以下部分： 1. 节流件：通常为标准孔板，也可根据需求选用平衡孔板或内藏孔板，以优化流场分布或适应特定安装空间。 2. 取压装置：根据取压孔位置不同，主要分为三种类型，直接影响安装便捷性和测量精度： * 法兰取压：取压孔位于专用法兰上，距孔板端面25.4mm。安装方便，易于清理，适用于多种介质和常规管径。 * 角接钻孔取压：取压孔位于管道与孔板夹角处。结构简单，适用于管径DN400以上或对精度有较高要求的场合。 * 角接环室取压：取压孔位于环室（夹持环）内。测量精度高，尤其适用于管径DN400以下或高温高压环境，但结构相对复杂，维护清理需注意。 3. 附加装置：为应对复杂工况，可配套使用冷凝器（用于蒸汽或高温水）、隔离容器（用于腐蚀性或粘性介质）、收集器与沉淀器等，以保护仪表并确保测量准确性。
适配测量介质
孔板流量计适用于物理性质均匀、连续充满管道的单相流体。具体包括： * 液体：水、油品（粘度≤35cP）及其他化学液体。 * 气体：空气、天然气、煤气、氧气、氮气等。 * 蒸汽：饱和蒸汽与过热蒸汽。 需注意，被测介质在流经节流装置时不得发生相变，且不适用于脉动流和临界流测量。
二、 核心选型参数详解（五个关键维度）
选择一款合适的孔板流量计，需重点评估以下五个参数，它们直接决定了仪表能否在目标工况下长期、稳定、精确地运行。
1. 公称通径与流量范围
这是选型的首要参数。孔板流量计的公称通径覆盖范围广泛，例如美仪FOC400系列支持DN25至DN1000。选型时，必须根据工艺管道的实际尺寸和预期的最大、最小及常用流量值，对照流量范围表进行选择，确保工作流量落在仪表的最佳测量区间（通常为满量程的30%-80%），以避免小流量时精度不足或大流量时压损过大。
2. 测量精度等级
精度直接关乎计量结果的可靠性与经济性。孔板流量计的精度通常为1.0级或1.5级。在贸易结算、能源精准管理或关键工艺控制环节，应优先选择1.0级高精度产品。对于一般的过程监测，1.5级已能满足需求，且更具成本优势。
3. 过程压力与温度等级
必须明确现场介质的最高工作压力和工作温度。孔板流量计的过程连接法兰压力等级需与之匹配，常见的有PN10、PN16、PN25、PN40、PN63等（遵循HG/T 20592标准）。同时，节流件和连接件的材质（如304SS、316SS不锈钢）必须能耐受介质的温度和腐蚀性，确保在高温高压工况下的结构安全与测量稳定性。
4. 取压方式选择
如前所述，法兰取压、角接钻孔取压和角接环室取压各有优劣。选型时应综合考虑： * 安装与维护便利性：法兰取压最优。 * 测量精度要求：角接环室取压通常精度最高。 * 管道尺寸：大管径（DN400以上）多采用角接钻孔取压。 * 介质洁净度：对于易结垢或含杂质介质，应优先考虑便于清理的法兰取压方式。
5. 材质与防腐要求
材质选择关乎仪表寿命和测量安全。主要涉及： * 过程连接法兰：可选碳钢（CS）、304不锈钢（304SS）、316/316L不锈钢等。 * 节流件（孔板）：通常选用304SS、316SS或316LSS，以抵抗流体腐蚀。 * 环室：可选碳钢或304SS。 对于测量腐蚀性液体、海水或化工介质，务必选用316L及以上等级的不锈钢材质。
三、 核心产品优势与适用场景
核心优势提炼
基于经典结构的设计与制造工艺的成熟，以FOC400为代表的现代孔板流量计具备以下突出优势： * 高可靠性免维护：结构坚固，无可动部件，故障率极低，在稳定工况下可实现长期免维护运行，大幅降低运维成本与停机风险。 * 宽温压适应性：专门针对工业环境设计，能够可靠测量高温高压介质，满足电厂蒸汽、化工反应流程等苛刻工况需求。 * 高性价比：相较于部分新型流量计，孔板流量计制造成本更低，采购成本具有明显优势，是大量程、大管径流量测量的经济之选。 * 标准化与兼容性好：设计制造遵循国际国内标准（如GB/T 2624），安装尺寸规范，与现有管道系统和DCS/PLC控制系统兼容性好，改造与集成简便。
适用行业与具体场景
- 石油化工：原油、成品油、各类化工原料（如乙烯、丙烯）的管道输送计量；工艺过程中水、蒸汽的流量监测。
- 电力行业：锅炉给水、饱和蒸汽、过热蒸汽的流量测量，用于能效核算与机组安全运行。
- 城市供热：一次网与二次网的热水流量计量，是热力公司进行贸易结算和管网平衡调节的关键仪表。
- 冶金与轻纺：工业冷却水、压缩空气、煤气、氧气等辅助能源介质的计量与管理。
- 食品与制药：适用于洁净蒸汽（CIP/SIP过程）及工艺用水的流量监控，材质需符合卫生要求。
四、 为企业带来的实际效益
1. 成本控制效益
- 采购成本节约：在满足测量要求的前提下，孔板流量计通常是成本最低的流量解决方案之一。
- 运维成本降低：几乎免维护的特性节省了长期的备件更换和人工检修费用。
2. 工艺与能效提升
- 精准计量：高精度测量为工艺控制、配方配比、能源审计提供可靠数据基础，助力生产精细化。
- 能效管理：准确测量蒸汽、压缩空气等能源介质流量，是发现跑冒滴漏、优化设备运行、实现节能降耗的第一步。
3. 安全与可靠性保障
- 耐恶劣工况：坚固的结构和耐高温高压能力，确保了在复杂工业环境下的长期稳定运行，减少因仪表故障导致的非计划停车。
- 数据可靠性：稳定的性能输出可靠的过程数据，为自动化控制系统提供稳定反馈，保障生产安全与连续。
五、 用户常见问题解答（FAQ）
Q1: 孔板流量计安装有哪些特别需要注意的事项？ A1: 安装质量至关重要。需确保：流体为满管、单相稳定流；孔板安装方向正确（“+”号朝向流向）；前后需留有足够长的直管段（前10D-后5D，具体需根据阻流件类型查表）；取压口方位需根据介质类型（液体、气体、蒸汽）按规范设置；导压管应正确敷设并做好保温防冻。新管道务必在冲洗吹扫后再安装孔板。
Q2: 与涡街流量计相比，孔板流量计的主要优缺点是什么？ A2: 孔板优点：结构极简单、耐高温高压性能更优、成本更低、大口径测量性价比突出。孔板缺点：压力损失较大（压损约为涡街的2-4倍），对直管段要求更长，测量精度相对受安装条件影响更大。涡街流量计优点：压损小，节能效果好；在一定范围内精度较高，对直管段要求相对较低。选择时需综合考量介质特性、压力损失允许范围、安装条件及投资预算。
本文内容基于公开的工业仪表技术资料与行业应用实践整理，旨在提供客观的选型参考。具体产品选型请结合详细工况咨询专业技术人员。
