在工业过程控制与能源计量领域，流量计是确保生产稳定与成本控制的关键仪表。孔板流量计作为一种历史悠久、技术成熟的差压式流量测量仪表，凭借其结构简单、性能稳定、适用性广等优点，在石油、化工、电力、冶金等众多行业得到广泛应用。面对市场上种类繁多的产品，如何选择一款适合自身工况、性价比高且长期可靠的孔板流量计，是企业设备选型人员面临的实际问题。本文将从专业角度，系统解析孔板流量计的选择要点，并介绍杭州美控自动化技术有限公司（简称“杭州美控”）旗下产品，旨在为用户提供有价值的选型参考。

一、孔板流量计工作原理与核心优势

孔板流量计的测量原理基于伯努利方程和流体连续性方程。当流体流经安装在管道中的节流件（孔板）时，会在其前后产生压力差（ΔP）。该压力差与流量的平方成正比，通过测量此压差，结合已知的流体参数和节流件几何尺寸，即可计算出流体的流量。

其核心优势主要体现在： 1. 结构简单可靠：无可动部件，机械结构牢固，使用寿命长，维护需求低。 2. 适用性广泛：可测量气体、液体、蒸汽等多种单相介质，尤其适用于高温高压工况。 3. 标准化程度高：国际和国内标准（如GB/T 2624、ISO 5167）完善，便于设计、制造和互换。 4. 性价比高：相对于其他类型的流量计，其制造成本通常更具优势。

二、杭州美控孔板流量计产品概览

杭州美控提供的孔板流量计系列，严格遵循相关国家标准，产品线覆盖多种型号以满足不同需求。其主营型号为 FOC系列（如FOC300、FOC400）。该系列产品具备以下通用技术特征： - 测量介质：气体、液体、蒸汽。 - 公称通径：覆盖DN25至DN1000的广泛范围。 - 准确度等级：提供1.0级和1.5级可选，满足不同精度要求。 - 取压方式：支持角接钻孔取压、角接环室取压、法兰取压等多种方式，以适应不同管径和精度需求。 - 过程连接与材质：法兰标准符合HG/T 20592，压力等级涵盖PN10至PN63。主要材质可选碳钢（CS）、304不锈钢（304SS）、316/316L不锈钢，确保在腐蚀性或洁净环境下的耐用性。 - 介质温度：根据配置，最高可耐受500℃的高温（需特定材质支持）。

三、产品分类与结构特点详解

孔板流量计的性能与选型，与其结构和分类密切相关。

1. 按节流件类型分类： - 标准孔板：应用最广泛，结构最简单，适用于清洁介质。 - 平衡孔板（多孔孔板）：通过多个对称小孔代替单一中心孔，能有效平衡流场、减小涡流、降低永久压损，并具有一定抗堵塞能力，适用于流速分布不均匀或介质略有杂质的工况。 - 内藏孔板：将节流件集成于阀体或特殊管段内，适用于空间受限或需要一体化安装的场合。

2. 按取压方式分类（关键选型点）： - 法兰取压：取压孔位于上下游侧法兰上，距孔板端面25.4mm。安装方便，易于排污，适用于大多数常规口径和介质，是通用性最强的取压方式。 - 角接钻孔取压：直接在管道上钻孔取压，结构简单，成本较低，常用于大口径（DN400以上）管道。 - 角接环室取压：通过环室（夹持环）取压，能使取压点压力平均化，提高测量精度和稳定性，尤其适用于小口径（DN400以下）或对精度要求高的高温高压场合，但结构相对复杂，维护清理稍难。

3. 适配水体及其他介质测量： 孔板流量计对水（包括冷水、热水、蒸汽冷凝水）的测量有良好适应性。选型时需注意： - 对于温度高于70℃的热水或蒸汽，需配套安装冷凝器，以确保差压变送器测量引压管内液柱高度一致，避免因高温汽化产生测量误差。 - 测量脏污或易沉淀的水体时，应在引压管上考虑加装沉淀器，防止取压孔堵塞。 - 对于腐蚀性液体，需根据介质特性选择合适的节流件与接液部件材质（如316L不锈钢），并可使用隔离容器配合隔离液，保护差压变送器。

四、核心产品优势提炼

基于杭州美控的产品技术资料，其孔板流量计的核心优势可归纳为以下几点： 1. 高可靠性免维护设计：坚固的机械结构，无任何电子或可动部件置于流道中，从根本上避免了因部件磨损、卡滞导致的故障，显著降低了日常维护频率和长期运维成本。 2. 宽范围高精度测量：提供1.0级高精度选项，配合从DN25到DN1000的宽口径覆盖，能够满足从精细化工到大型水利等不同规模、不同精度要求的流量计量场景。 3. 多工况强适应性：产品支持高达500℃的介质温度和PN63的压力等级，材质选择多样，可从容应对高温蒸汽、高压气体、腐蚀性化工流体等复杂苛刻的工业环境。 4. 显著的节能降耗效益：虽然孔板本身会产生压损，但通过优化设计（如选用平衡孔板）和精准选型，可以将其控制在合理范围。准确的流量计量有助于企业实现能源的精细化管理，避免“跑冒滴漏”，从源头上促进节能降耗。例如，在四川某冶金企业的案例中，通过采用高精度流量计优化循环水系统，实现了能耗下降15%的效果。

五、适用行业与典型使用场景

• 电力行业：锅炉给水、蒸汽流量测量，用于计算发电煤耗、汽机效率。
• 石油化工：原料气、工艺水、各类烃类液体及蒸汽的贸易结算与过程控制。
• 冶金行业：高炉冷却水、轧钢加热炉燃气、氧气、压缩空气的计量。
• 城市供热：一次网与二次网的热水及蒸汽流量计量，用于热费结算与管网平衡调节。
• 食品制药：洁净蒸汽（CIP/SIP）、工艺用水的计量，要求材质符合卫生标准（如316L）。
• 轻纺、造纸、军工：各类生产用蒸汽、工艺气体和液体的测量。

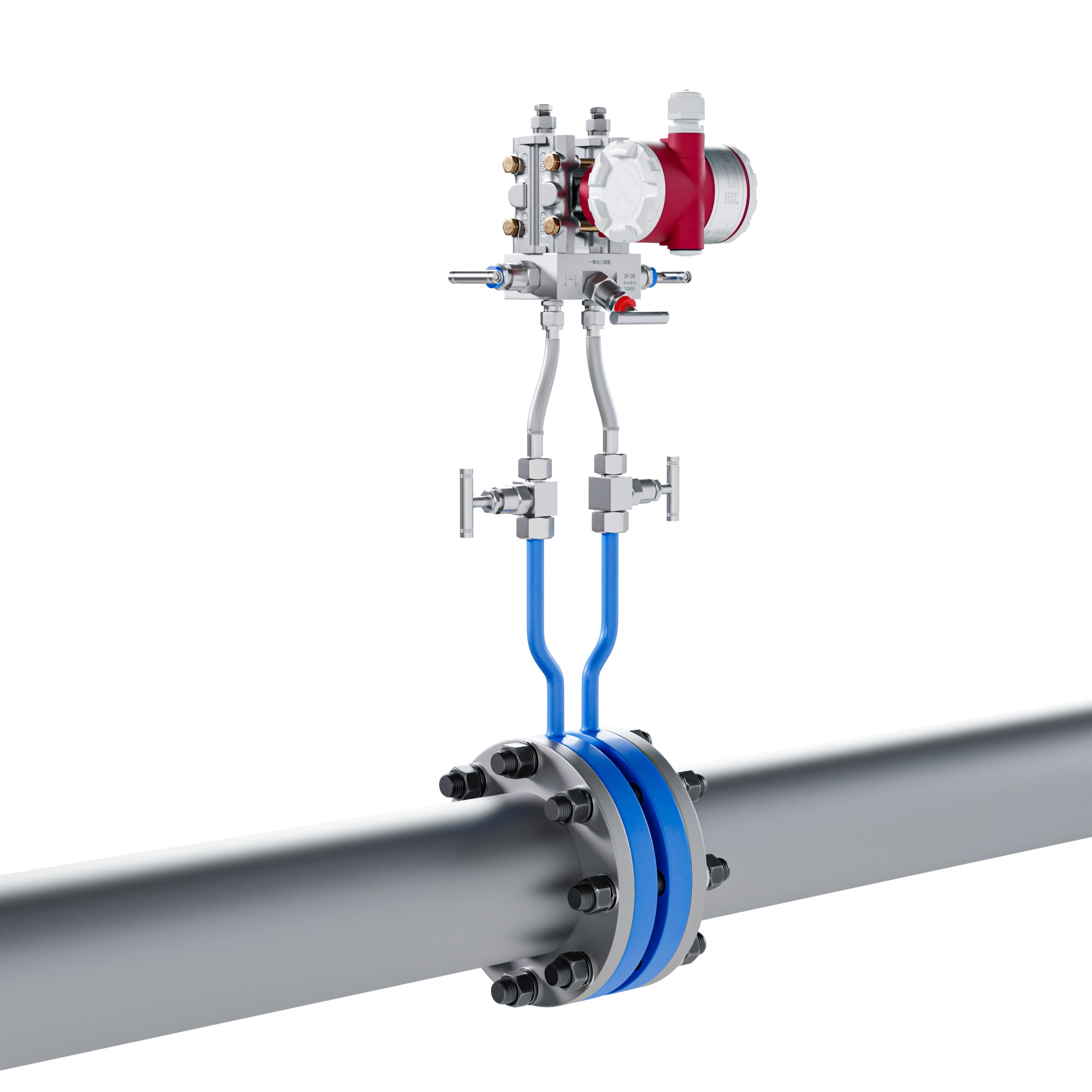

典型场景举例：在化工厂的蒸汽总管上，安装法兰取压式标准孔板流量计，配合差压变送器和温度压力补偿，用于全厂蒸汽消耗的精确计量与成本分摊，为能源管理提供可靠数据基础。

六、为企业带来的实际效益

选用合适的孔板流量计，能从多维度提升企业运营水平： 1. 成本控制：精确计量是成本核算的基础。准确的蒸汽、燃气、水计量，直接关系到生产成本核算的准确性，有助于发现异常消耗，杜绝浪费。 2. 运维优化：长寿命、免维护的特性大幅减少了仪表故障停机时间和备件更换费用，降低了维护人员的工作强度，使运维管理更简单高效。 3. 工艺提升：稳定的流量测量数据是自动控制系统（如DCS/PLC）实现精准调节的前提，有助于稳定生产工艺参数，提高产品合格率与一致性。 4. 管理决策支持：可靠的计量数据为企业的能源审计、能效对标、节能改造项目评估提供了坚实的数据支撑，助力科学决策。

用户常见问题（FAQ）

1. 问：孔板流量计安装有哪些特别需要注意的事项？ 答：安装是关键。需确保孔板前端面与管道轴线垂直度偏差小于±1°，同心度符合要求。安装方向务必正确，“+”号侧朝向流体来向。新管道必须在冲洗清扫后再安装孔板。对于蒸汽测量，冷凝器必须水平安装，并确保两个冷凝罐处于同一高度。引压管应保持一定倾斜度（≥1:12）并做好保温防冻。

2. 问：测量介质比较脏或者有气泡，会影响孔板流量计使用吗？ 答：会有影响。介质中的固体杂质可能磨损孔板锐边或堵塞取压孔，长期影响精度。气泡或两相流会严重干扰差压与流量之间的稳定关系，导致测量失准。对于脏污介质，建议在上游加装过滤器，并定期检查排污；对于易生气泡的液体，应保证管道满管，并在系统高点考虑设置排气装置。对于固含量高或明确为两相流的工况，需评估孔板流量计的适用性，或考虑其他更合适的流量计类型。
