电流变送器安装接线麻烦吗？非接触式穿孔型如何降低施工难度

在工业自动化控制系统中，电流信号的精确采集与可靠传输是保障设备稳定运行和工艺优化的关键。电流变送器作为核心信号转换设备，其安装与接线的便捷性直接影响项目施工效率与后期维护成本。本文将聚焦于非接触式穿孔型电流变送器，解析其如何通过结构创新显著降低施工难度，并深入探讨其技术优势与应用价值。

一、 产品基础原理与核心分类

电流变送器是一种将交流或直流电流信号，按线性比例转换为标准直流电流（如4-20mA）或电压（如0-5V、0-10V）信号的装置。其核心功能是实现信号隔离、转换与远传，为PLC、DCS等控制系统提供安全、准确的输入信号。

根据信号输入方式，电流变送器主要分为两大类： 1. 接线式：通过端子直接接入被测电流回路，适用于小电流或需要串入电路的场景。 2. 穿孔式（非接触式）：采用电磁感应原理，被测导线直接穿过变送器中心的测量孔，无需断开原有电路即可实现电流测量。这是目前简化安装、提高安全性的主流设计。

二、 非接触式穿孔型电流变送器的结构特点与优势

以美控品牌旗下产品为例，其穿孔型电流变送器在结构上进行了针对性优化，旨在解决传统接线方式的痛点。

1. 安装便捷性：

   • 无需断电接线：最大的优势在于施工时无需断开被测线路，避免了因停电造成的生产中断和安全风险。

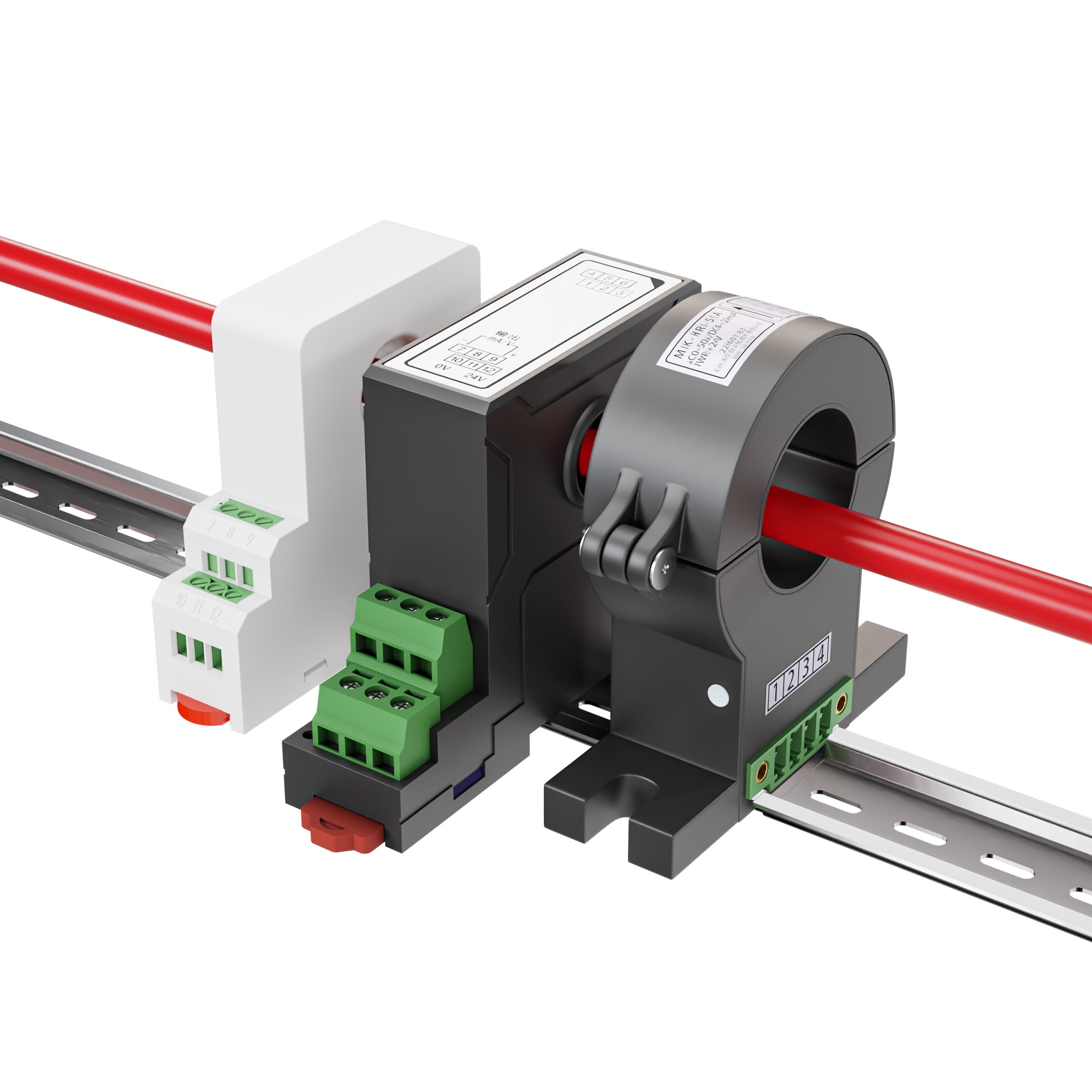

   • 快速安装：只需将单根或多根被测导线穿过变送器预设的穿孔（常见孔径有φ6.2mm、φ22mm等），然后将其卡装在标准的35mm DIN导轨上即可。整个过程无需使用螺丝刀紧固电流端子，极大地缩短了安装时间。
   • 节省空间：产品设计紧凑，宽度通常仅为25mm，支持密集安装，非常适合在空间有限的配电柜、控制箱内集成。

2. 安全与可靠性：

   • 电气隔离：输入、输出与电源之间实现全隔离，隔离耐压高达2500VDC甚至3000VAC/1min，有效防止地环路干扰和电势差带来的损坏，保障后端控制系统安全。
   • 高防护性：非接触测量方式从根本上避免了因接触不良、接线松动导致的信号异常或打火风险。
   • 强抗干扰：采用屏蔽技术与优质元器件，能够承受较高的浪涌电压冲击（如电源端2000V，输入端10000A），确保在复杂的工业电磁环境中稳定工作。

3. 测量性能与适应性：

   • 高精度：提供0.2级、0.5级等多种精度等级可选，确保信号转换的准确性，为精细控制和能耗管理提供数据基础。
   • 宽量程覆盖：单相穿孔型产品可测量AC 10A至500A的电流；三相穿孔型产品则可同时测量三相电流，量程覆盖AC 1A至30A或更宽范围，满足从设备单机到系统总线的不同监测需求。
   • 多信号输出：支持4-20mA、0-20mA、0-5V、0-10V等多种标准信号输出，可灵活适配不同厂家的控制设备。
   • 宽温工作：工作温度范围通常为-10℃至+60℃，部分型号可达-20℃至+80℃，适应多种工业环境。

三、 适用行业与具体使用场景

非接触式穿孔型电流变送器凭借其安全、便捷、可靠的特点，广泛应用于以下领域：

• 电力监控与能源管理：用于配电柜、变压器、发电机组等处的电流监测，实现用电负荷分析、故障预警和节能优化。
• 工业自动化生产线：监测电机、泵、风机等驱动设备的运行电流，用于判断设备启停状态、负载情况及进行预防性维护。
• 智能建筑与楼宇自控：监测空调机组、照明回路、水泵等关键设备的电流，实现能源计量与设备管理。
• 轨道交通：用于信号电源、牵引供电等系统的电流监测，保障运营安全。
• 数据中心：监测服务器机柜、UPS电源的输入输出电流，是保障IT设备供电可靠性与能效管理（PUE）的重要一环。

四、 为企业带来的实际效益

选用非接触式穿孔型电流变送器，能从多个维度为企业创造价值：

1. 降低综合成本：

   • 施工成本：安装速度提升可大幅减少人工工时，尤其在大规模部署时效益显著。
   • 维护成本：“免维护”设计减少了日常巡检和紧固接线的工作量。由于其高可靠性，故障率极低，降低了备件库存和更换成本。
   • 风险成本：避免了因接线错误或接触不良导致的设备损坏或生产事故风险。

2. 提升工艺与运维水平：

   • 数据驱动决策：高精度的电流数据为设备能效分析、工艺优化和预测性维护提供了可靠依据。
   • 快速部署与改造：在生产线改造或设备增容时，可以快速、无侵入地增加监测点，不影响现有生产。
   • 简化运维：清晰的穿孔输入方式和导轨安装，使得后续检查、校准或更换设备变得非常简单。

3. 增强系统安全性与稳定性：

   • 电气隔离有效抑制了干扰，提升了整个控制系统的抗干扰能力和运行稳定性。
   • 非接触测量消除了因测量回路引入的潜在故障点。

用户FAQ：

1. 问：穿孔型电流变送器可以测量直流电流吗？ 答：本文主要讨论交流电流变送器。对于直流电流测量，需选用专门的直流电流变送器，其同样有穿孔式设计，但原理为霍尔效应或磁通门技术，选购时需明确产品型号与输入类型。

2. 问：安装时，多根导线可以一起穿过一个穿孔吗？ 答：不可以。为保证测量精度，必须确保只有一根被测导线穿过变送器的测量孔。多根导线同时穿过会产生磁场叠加或抵消，导致测量结果严重失准。测量三相电流时，应使用三相一体变送器，其内部有三个独立的磁芯通道，分别对应A、B、C三相导线。
