在工业自动化控制系统中，对电流信号的精确、可靠监测是实现设备保护、能耗管理和工艺优化的基础。选择合适的电流变送器，直接关系到系统的稳定性与长期运行成本。本文旨在通过对比分析，为工业现场电流监测提供选型参考，重点探讨免维护与高精度两类主流产品的实测表现。
产品基础原理与分类
电流变送器的核心功能是将被测的交流或直流电流信号，通过电磁隔离或霍尔效应等原理，线性地转换为标准的直流信号（如4-20mA、0-10V）输出，供PLC、DCS或显示仪表使用。根据输入信号类型，主要分为交流电流变送器和直流电流变送器。

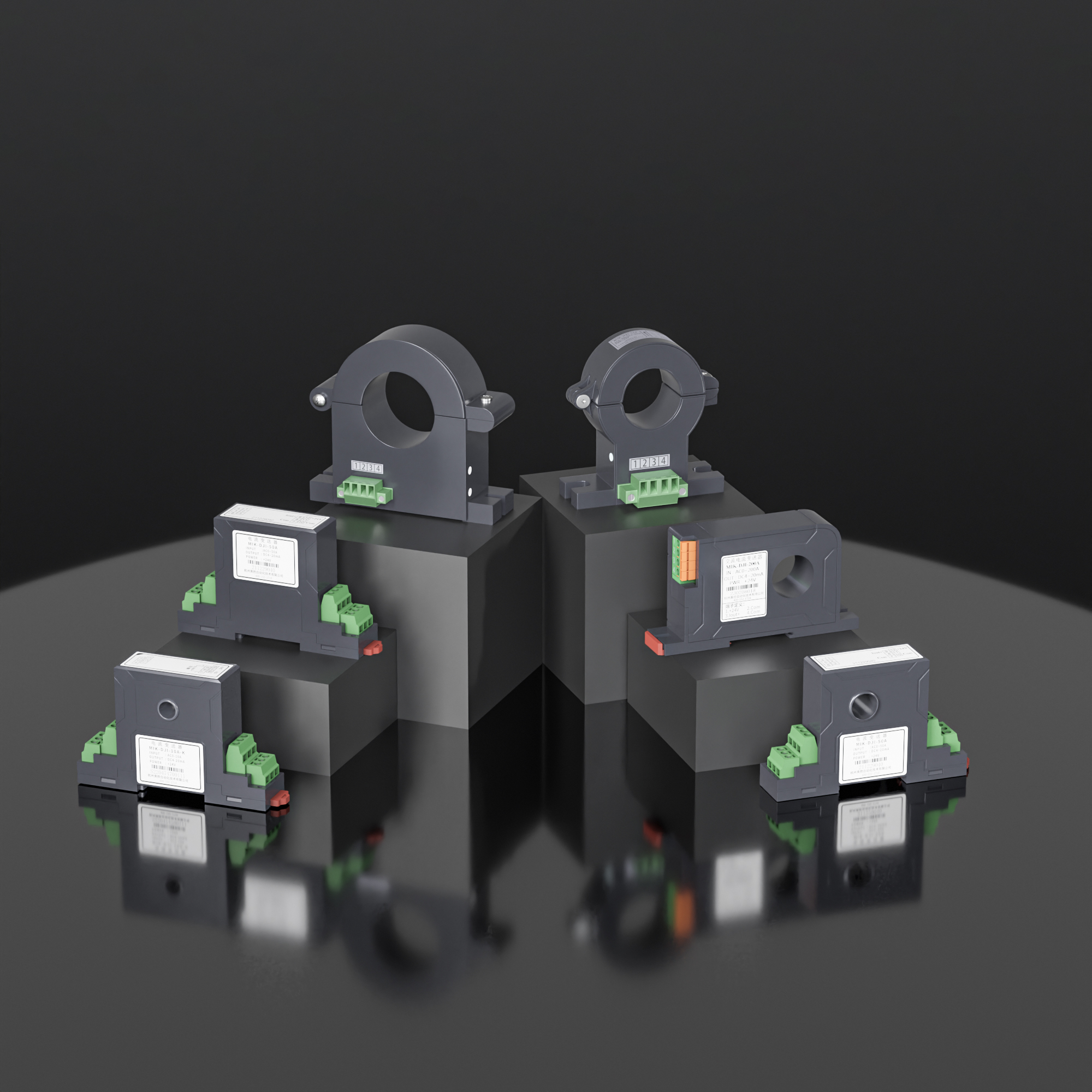

根据安装方式，可分为接线式和穿孔式（穿芯式）。接线式通常适用于小电流（如≤10A）场景，通过端子直接连接导线。穿孔式则适用于中大电流测量，被测导线直接穿过变送器中心的孔径，无需断开线路，安装便捷且无插入损耗。孔径尺寸多样，从Φ4mm到Φ55mm不等，以适应从几十安培到上千安培的不同测量范围。
在售主营型号与结构特点
以市场主流产品为例，交流电流变送器常见型号如DJI系列，其测量范围覆盖AC 0-1A至AC 0-1000A。输入频率支持工频（20Hz-1kHz）和更宽的变频范围（0-5kHz，真有效值测量），满足电机驱动、变频器等复杂波形监测需求。输出信号可选择4-20mA、0-10V、0-5V或RS485通讯。
结构设计上，产品多采用阻燃ABS外壳，宽度可窄至25mm，支持标准35mm DIN导轨安装，节省控制柜空间。关键特性包括输入、输出、电源三端隔离，隔离耐压最高可达4kV/50Hz，有效抑制地环路干扰和共模电压影响，保障系统安全。
核心产品优势实测对比
- 高精度与长期稳定性：高端电流变送器精度等级可达0.2级或0.5级，线性度优于0.1%。温度漂移系数是衡量长期稳定性的关键指标，优质产品可达≤100ppm/℃（电压输出），确保在-20℃~+80℃的宽温范围内输出信号依然准确。相比之下，普通产品温漂可能大于300ppm/℃，环境温度变化会引入显著测量误差。
- 免维护设计：采用闭环零磁通或磁平衡原理的变送器，无接触式测量，无插入损耗，理论上寿命等同于电子元器件寿命，无需定期校准或更换部件。其频带宽度可达20Hz-5kHz，响应时间快（<250ms），能实时跟踪电流变化。产品具备较强的过载能力（如2-30倍标称输入），并集成浪涌保护功能（如电源端2000V，输入端10kA），有效抵御现场雷击和电磁干扰，降低故障率。
- 多工况适配性：供电电源灵活，支持DC12V、24V、AC/DC 110V/220V以及宽电压输入（如DC12~36V），适应不同现场电源条件。输出负载能力强，电流输出负载电阻最高可达550Ω，允许更长的信号传输距离。
适用行业与具体使用场景
- 电力电网与新能源：用于变电站、配电柜、光伏逆变器、风力发电机组中的电流监测与电能计量。
- 工业电机与传动控制：监测电机运行电流，实现过载、缺相保护，并用于变频器输入/输出侧电流测量，优化控制算法。
- 轨道交通：列车牵引系统、辅助供电系统的电流监测与保护。
- 智能建筑与基础设施：数据中心、楼宇配电系统的能耗监测与故障预警。
- 冶金、化工、造纸：大功率电炉、电解槽、大型泵与风机等关键设备的电流监控，用于工艺控制和能效分析。
企业选用效益分析
- 成本与运维提升：高可靠性与免维护特性大幅降低因仪表故障导致的停机时间和维护成本。长寿命设计减少了备件库存和更换费用。精确的电流数据有助于早期发现设备异常（如轴承磨损导致电流升高），实现预测性维护，避免计划外停机带来的巨大损失。
- 工艺与能效提升：高精度测量为工艺优化提供可靠数据基础。例如，在混合、搅拌、挤压等过程中，通过监测电机功率（与电流相关）可间接控制转矩或粘度，提升产品一致性。准确的能耗监测是实施节能改造、评估节能效果的前提，有助于企业降低单位产品电耗。
- 安全与合规性：电气隔离与高绝缘耐压保障了人员与设备安全。符合RoHS、CE等认证的产品满足出口与高端市场准入要求。
结论
为工业现场选择电流变送器，应在精度、稳定性、环境适应性与全生命周期成本之间取得平衡。对于要求长期稳定运行、减少维护干预的关键应用，应优先选择高精度、低温漂、具备强抗干扰和防护能力的产品。虽然初期投入可能略高，但其带来的运维成本降低、工艺优化潜力以及风险规避价值，将在长期运行中产生显著的投资回报。
用户FAQ
Q1: 如何为变频器输出侧选择电流变送器？ A1: 变频器输出电流含有高次谐波，应选择支持真有效值测量且频带宽度足够（建议覆盖0-5kHz）的交流电流变送器，以确保测量准确。同时需关注产品的响应时间，以满足快速控制需求。
