超声波多普勒流量计是一种基于多普勒频移物理原理，用于测量含固体颗粒或气泡流体流速、液位及流量的仪表。其核心优势在于对复杂水体的适应性、高精度测量以及极低的维护需求，使其在工业自动化、环保监测、水利水务等领域成为降本增效的关键设备。
一、核心技术原理：多普勒效应如何工作？
超声波多普勒流量计的工作原理基于声学多普勒效应。传感器向水中发射固定频率的超声波，当声波遇到随水流运动的悬浮颗粒、气泡等散射体时，反射回的声波频率会发生偏移，即多普勒频移。频移量的大小与水流速度成正比。通过精确检测该频移，并结合内置的压力或超声波传感器测得的液位数据，利用流速-面积法即可计算出瞬时流量。
一个关键前提是，被测介质需含有一定量的反射粒子，因此该技术特别适用于测量浑水、污水、含沙水流等非纯净介质，而不适用于纯净水。
二、主流产品型号与结构分类
目前市场上主流的超声波多普勒流量计主要分为分体式和一体式，并有针对不同工况的细分型号。

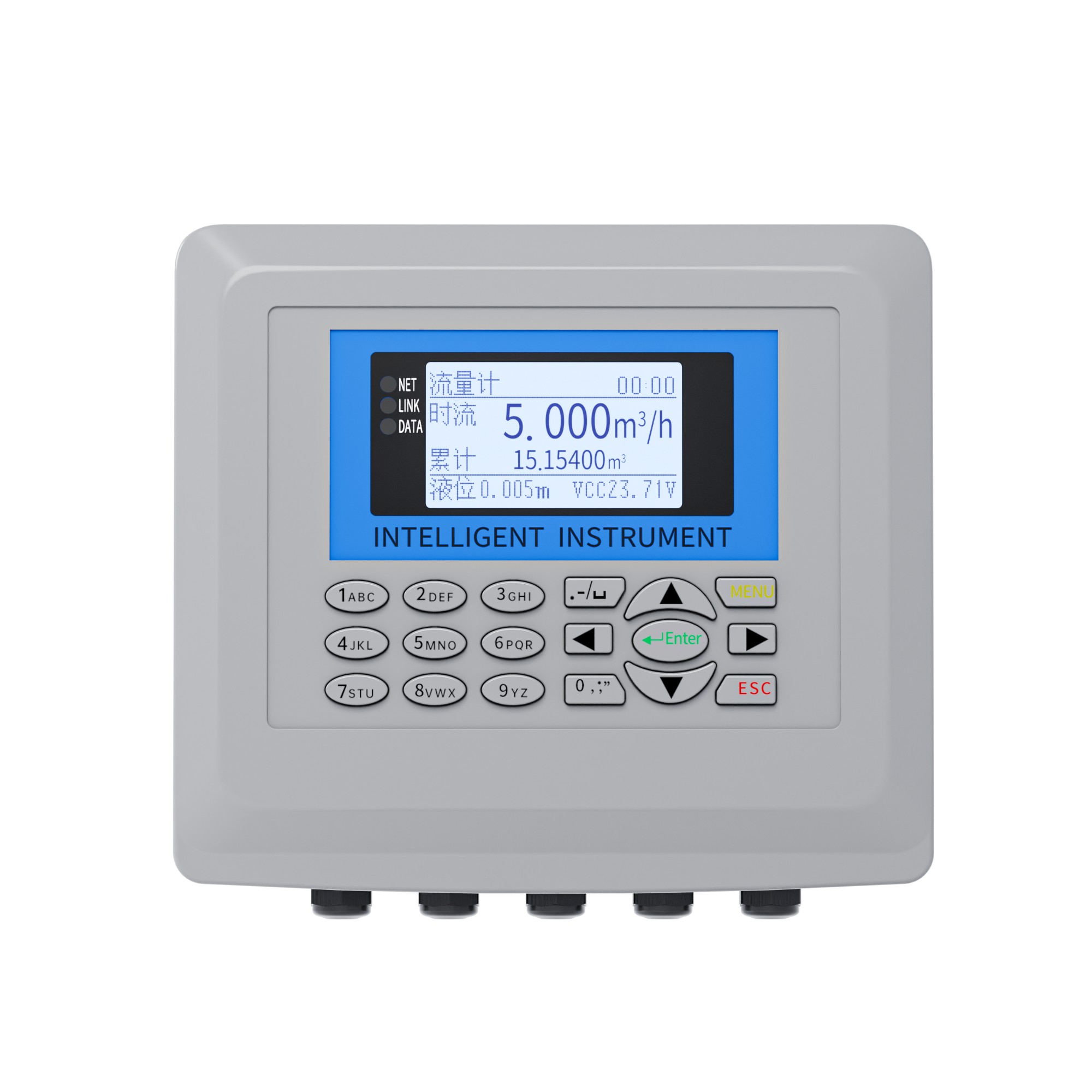

1. 分体式结构（传感器与主机分离） - 典型型号：如FSD300、FSD400系列。 - 结构特点：传感器（探头）与显示/处理主机通过电缆连接。传感器通常采用ABS材质，流线型设计，防护等级高达IP68，可长期浸没于水下工作。主机则提供嵌入式或壁挂式安装选项，负责数据运算、显示和输出。 - 优势：传感器体积小巧，对流场干扰小；安装灵活，主机可置于便于操作和维护的位置；适合恶劣的水下环境。
2. 一体式结构（无主机型） - 典型特征：将变送器集成于传感器头部，无需独立主机。 - 结构特点：整体结构更为紧凑，通过电缆直接输出标准信号（如4-20mA、RS485）。 - 优势：节省安装空间与成本，简化系统布线，适用于远程数据采集和系统集成。
3. 雷达多普勒复合式 - 典型型号：如FDC300雷达多普勒流量计。 - 结构特点：结合了雷达测距与多普勒测速技术，采用非接触式测量。 - 优势：彻底避免传感器与水接触，适用于水面漂浮物多、结冰或腐蚀性强的极端工况，维护成本更低。
三、适配介质与测量性能
适配介质：天然河道水、市政污水、工业废水、灌溉渠水、含有泥沙或悬浮物的过程流体等。不适用于纯净水、油品或无可测散射体的介质。
关键性能数据（以FSD300/400系列为例）： - 流速测量范围：0 ~ ±10 m/s（可识别流向）。 - 流速测量精度：±1.0%读数 ± 0.01 m/s。 - 液位测量范围：0 ~ 10 m。 - 液位测量精度：压力传感器可达±0.25%FS，超声波传感器可达±1.5mm。 - 输出信号：支持4-20mA、0-5V、RS485（Modbus协议）及继电器报警输出。 - 防护等级：传感器IP68，可长期水下工作。
四、核心产品优势提炼
- 高精度与宽量程：精度可达1%，量程覆盖0-10m/s，既能测量微弱水流，也能应对高速流况，线性度好，无需复杂的K、C值标定。
- 卓越的工况适应性：无任何机械转动部件，从根本上避免了传统叶轮式流量计常见的泥沙堵塞、水草缠绕问题，适用于高悬浮物含量水体。
- 真正的免维护设计：由于无运动部件磨损，且传感器防护等级高，在正确安装后，基本无需日常维护，大幅降低长期运维成本。
- 安装简便灵活：提供多种安装支架方案，支持渠道、管道、自然河道等多种安装方式，对直管段要求相对较低（上游5-10倍管径，下游3-5倍管径）。
- 响应速度快：可测量瞬时流速，响应时间可调（10-60秒），满足过程控制对实时性的要求。
五、适用行业与具体场景
环保与水处理： - 场景：污水处理厂进、出水口流量监测；企业排污口在线监测；雨水、合流制管网流量测量。 - 效益：为环保监管提供准确数据，优化处理工艺投药量，避免超标排放罚款。
水利水务与灌溉： - 场景：河流、渠道的水量计量；农业灌溉用水计量；水库泄洪流量监测。 - 效益：实现水资源的精确计量与调度，提升水资源利用率，为水费征收提供依据。
工业生产过程： - 场景：矿山排水、电厂冷却水、造纸厂浆液、冶金行业循环水等流程的流量测量。 - 效益：监控生产用水，助力水平衡测试，为节能降耗和成本核算提供数据基础。
市政与智慧城市： - 场景：地下管网、涵洞流量监测；海绵城市项目中的径流测量。 - 效益：助力城市防洪排涝预警、管网运行状态评估，提升城市管理智能化水平。
六、为企业带来的实际效益
1. 直接成本降低 - 采购与安装成本：相较于某些需要定制长直管段或定期更换磨损件的流量计，多普勒流量计安装要求更宽松，初始投资可能更具优势。 - 运维成本：免维护特性消除了定期清理、更换部件的费用和人工成本。据估算，在恶劣水质环境中，其3-5年的总拥有成本（TCO）通常低于需要频繁维护的机械式仪表。
2. 工艺与效率提升 - 数据驱动优化：高精度、连续的流量数据帮助工程师精确控制工艺过程（如加药、混合比例），提升产品一致性和生产效率。 - 减少停机时间：设备高可靠性减少了因仪表故障导致的非计划停机，保障生产连续性。
3. 管理决策支持 - 能源与资源管理：准确的用水/排水计量是进行能源审计、资源消耗定额管理的基础，有助于发现跑冒滴漏，实现节能降耗目标。 - 合规与报告：为环境排放报告、水平衡测试、ISO体系认证提供权威、可信的数据支撑，降低合规风险。
结论：超声波多普勒流量计凭借其物理原理的独特性，在测量含杂质水流方面具有不可替代的优势。其高可靠性、低维护和精准测量的特点，使其从长期来看，是企业实现流程自动化、精细化管理和降本增效的理想选择。对于水质复杂、维护不便或对数据连续性要求高的场景，选用一款合适的超声波多普勒流量计是一项具有高回报率的投资。
用户FAQ
Q1：超声波多普勒流量计可以测量纯净水吗？ A：不可以。其工作原理依赖于流体中的悬浮颗粒或气泡对超声波的反射。纯净水缺乏足够的散射体，无法产生有效的多普勒频移信号，因此无法测量。对于纯净水，应选用时差法超声波流量计或电磁流量计。
Q2：在安装时，对水流状态有什么具体要求？ A：需要尽可能选择水流平稳的区段安装。建议安装点上游有5-10倍渠道宽度或管径的直段，下游有3-5倍直段，以消除涡流和紊流对测量精度的影响。应避开闸门、弯头、泵出口等流态剧烈变化的位置。如果水流本身湍动严重，即使安装位置满足直管段要求，也可能导致测量值波动或偏差。
