超声波多普勒流量计如何选？从测量原理到行业应用场景的完整梳理
在工业过程控制、环境监测及水资源管理中，对流体流量进行精确、可靠的测量至关重要。超声波多普勒流量计作为一种先进的两相流测量仪表，凭借其非接触式、高适应性及低维护成本的特点，已成为众多行业的关键选择。本文旨在系统梳理其工作原理、主流型号、核心优势及适用场景，为企业选型提供专业参考。
一、产品核心原理与技术基础
超声波多普勒流量计的测量基于物理学中的多普勒效应。其工作原理是：仪表向流体中发射固定频率的超声波，当声波遇到随流体运动的悬浮颗粒、气泡等散射体时，反射回的声波频率会发生偏移，即产生多普勒频移。该频移值与散射体（即流体）的流速成正比。通过检测这一频移，并结合内置的液位传感器（如压力传感器或超声波传感器）所测得的过流面积，即可计算出流体的瞬时流量与累积流量。
关键前提：该技术适用于含有一定量散射体的液体，如含有泥沙、悬浮物、气泡的浑水、污水等。对于纯净水或散射体极少的介质，测量效果会受限。
二、主流产品型号与结构特点
市场上常见的超声波多普勒流量计主要分为分体式和一体式结构，以适应不同安装环境。

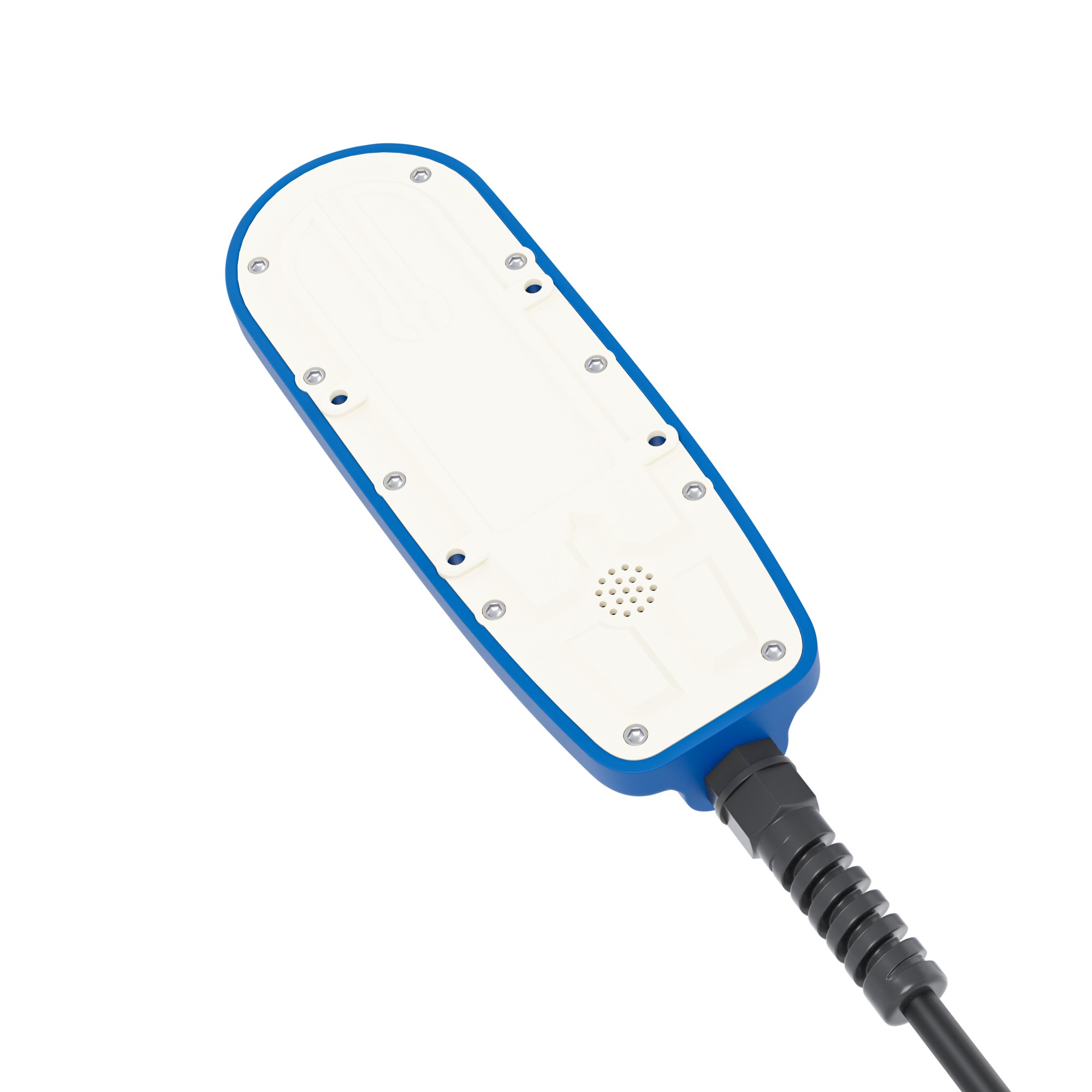

- 分体式结构（如FSD300/400系列）：由水下传感器（探头）和地面主机组成，中间通过防水电缆连接。传感器通常采用ABS材质，防护等级达IP68，可长期浸没于水中；主机负责信号处理与显示，防护等级一般为IP60或IP65，可壁挂或嵌入式安装。这种结构将电子部件与测量环境隔离，提升了系统在恶劣工况下的可靠性。
- 一体式结构（无主机型）：将传感器与变送器集成于一体，结构紧凑，通常支持直流供电和直接输出标准信号（如4-20mA、RS485），便于集成到现有PLC或数据采集系统。
核心型号参数概览： - 测量范围：流速通常覆盖0-10 m/s（双向流型号可达-10~10 m/s），液位测量范围0-10 m。 - 测量精度：流速精度可达1.0% ± 0.01 m/s；液位精度可达0.2% ± 0.01 m（压力式）。 - 输出方式：支持模拟量（4-20mA， 0-5V）、数字通讯（RS485， Modbus协议）及继电器报警输出。 - 供电：灵活可选，包括12-24VDC、220VAC等。 - 环境适应性：传感器工作温度通常为0-60℃，介质温度最高55℃，耐压0.1MPa。
三、核心产品优势提炼
- 卓越的工况适应性：无机械转动部件，从根本上避免了泥沙堵塞、水草缠绕等问题，特别适用于高悬浮物含量、杂质多的污水、河道及市政管网测量。
- 测量精度高且线性好：采用速度面积法，测量结果线性，无需复杂的K、C值曲线校正，在宽量程范围内保持稳定精度。
- 近乎免维护的设计：坚固的传感器设计和IP68的高防护等级，确保了仪表在长期无人值守环境下稳定运行，大幅降低日常巡检与维护成本。
- 安装灵活，对流场无干扰：测量点在传感器前方，属于非侵入式测量，不破坏原有流场，安装位置要求相对宽松，适用于各种形状的渠道和管道。
- 功能集成度高：单台仪表可同时测量流速、液位、温度，并计算瞬时流量与累积流量，节省了设备采购与安装成本。
四、适用行业与具体应用场景
该技术仪表广泛应用于需要对非纯净水进行流量监控的领域：
- 环保与水处理：污水处理厂进出水流量监测、企业排污口在线监测、雨水/污水合流管网流量测量。
- 水利水文：自然河道、灌溉渠道、水库泄洪道的水位流速流量监测，为水文预报、水资源调度提供数据。
- 市政工程：城市下水道、排水管网流量监控，用于内涝预警与管网运行评估。
- 工业生产：矿山排水、工业循环水、含有颗粒或纤维的工艺流体（如纸浆、矿浆）的流量测量。
- 农业灌溉：明渠灌溉用水量的精确计量与分配。
五、为企业带来的实际效益
- 成本控制：高可靠性与低维护需求直接降低了全生命周期的运维成本（包括人工、备件和停机损失）。
- 工艺优化：提供精确、连续的流量数据，有助于企业实现精细化生产控制、能源管理和物料平衡，提升工艺水平与产品质量。
- 合规与增效：为环保排放监测提供可靠数据支撑，确保企业合规运营；同时，准确的水资源计量有助于发现管网漏损，实现节能降耗。
- 管理智能化：标准化的通讯接口便于接入SCADA或物联网平台，实现数据的远程监控、分析与预警，提升管理效率。
六、用户常见问题（FAQ）
Q1：超声波多普勒流量计可以测量纯净的自来水吗？ A：不建议。其工作原理依赖于流体中的散射体（如悬浮物、气泡）反射声波。对于散射体极少的纯净水，信号可能过弱，导致测量不稳定或无法测量。它更适用于污水、河水、含有颗粒的工艺流体等介质。
Q2：安装时有哪些关键注意事项？ A：主要注意三点：首先，确保传感器安装位置水流平稳，避开闸门、弯头、泵出口等湍流区；其次，传感器需完全浸没，且其前方一定距离内无遮挡物；最后，正确设置并输入安装参数，如传感器底部到渠底的安装高度、渠道宽度等，这是保证流量计算准确的基础。定期检查传感器表面清洁，防止杂物覆盖影响声波发射与接收。
