超声波多普勒流量计选型指南：原理、型号与应用全解析
在工业自动化与智慧水务领域，流量监测的准确性与可靠性至关重要。超声波多普勒流量计作为一种适用于非满管、含杂质水体测量的仪表，凭借其独特的测量原理和广泛的工况适应性，已成为河道、渠道、市政管网等场景的主流选择。本文将从专业角度，系统解析超声波多普勒流量计的技术原理、主流型号、核心优势及选型要点，旨在为工程技术人员提供一份客观、实用的选型参考。
一、测量原理与技术基础
超声波多普勒流量计的工作原理基于物理学中的多普勒效应。仪表向流体中发射固定频率的超声波，当声波遇到随水流运动的悬浮颗粒、气泡等散射体时，反射回的声波频率会发生偏移，即多普勒频移。该频移值与流体流速成正比，通过检测频移量即可计算出流速。结合内置的压力或超声波液位传感器，利用流速-面积法，最终计算出流量。
核心要点：该技术适用于含有一定散射体（如泥沙、气泡）的两相流介质，对纯净水的测量效果不佳。其测量点在传感器前方，属于非接触式测量，不破坏流场。
二、主流产品型号与结构特点
市场上超声波多普勒流量计产品线丰富，主要分为分体式和一体式，结构上通常包含水下探头和主机（或变送器）。以下为部分主流型号及其特点：
- FSD300/FSD400系列： 典型分体式结构，探头与主机分离。探头采用ABS材质，防护等级达IP68，可长期浸没于水下工作。主机提供多种输出方式（如4-20mA、RS485 Modbus）和供电选择（AC220V/DC24V）。该系列适用于需要远程显示和控制的场合。
- 无主机型（变送器型）： 将变送电路集成于探头头部或连接电缆中，直接输出标准信号。结构更紧凑，安装更简便，功耗更低（通常约30mA），适合集成到现有数据采集系统。
- FAC300超声波雷达双波流量计： 融合超声波与雷达测速技术，进一步提升在复杂水面（如泡沫、漂浮物）条件下的测量稳定性与精度。

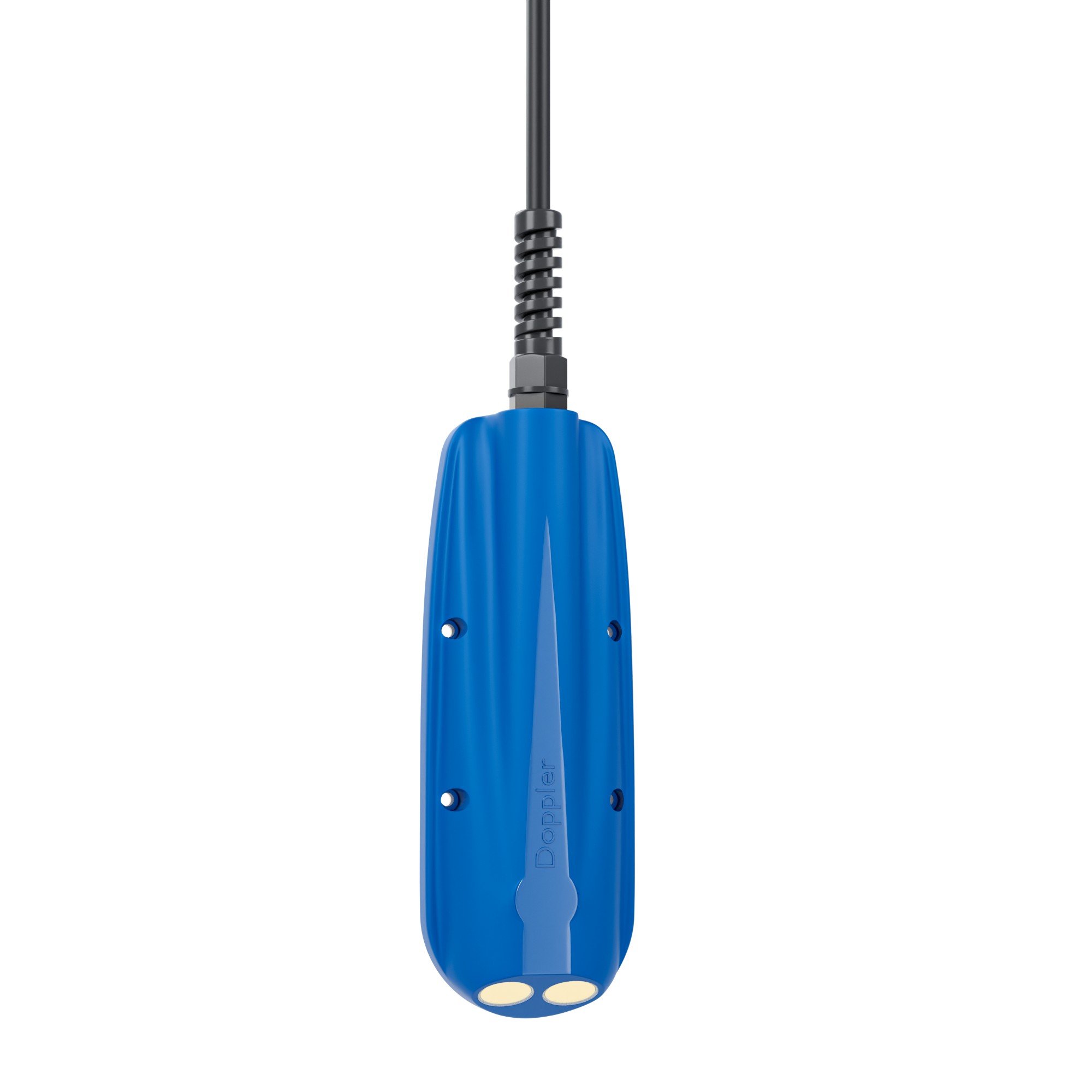

结构共性： 传感器多呈流线型设计，减少对流态的干扰；无任何机械转动部件，从根本上避免了泥沙堵塞、水草缠绕等问题，实现了真正的免维护。
三、核心产品优势提炼
- 高精度与宽量程： 主流产品流速测量精度可达1.0%±0.01m/s，液位测量精度可达0.2%级。流速测量范围覆盖0-10m/s，既能测量微弱水流，也能应对汛期高速水流。
- 强大的工况适应性： 适用于含泥沙、悬浮物、气泡的浑水、污水、工业废水等介质。防护等级高（探头IP68），可在水下长期稳定工作，耐受严寒冰期等恶劣环境。
- 真正的免维护： 由于无活动部件，日常无需清理、润滑或更换易损件，大幅降低长期运维成本与人工干预频率。
- 安装灵活，性价比高： 支持渠道、管道、自然河道等多种安装方式，对直管段要求相对较低（通常上游10倍渠宽，下游5倍渠宽）。相较于建设量水堰槽等传统方式，投资成本更低，施工更简便。
四、适用行业与具体场景
超声波多普勒流量计广泛应用于以下领域：
- 智慧水务与水利工程： 江河、水库、灌区的水位流速在线监测；水文站流量自动测报。
- 市政排水与环保监测： 城市雨水管网、合流制管网流量监测；企业排污口、污水处理厂进/出水口流量计量。
- 工业生产过程： 矿山排水、电厂冷却水、冶金、造纸等行业含有固体颗粒的工艺水流量测量。
- 科学研究： 实验室水槽模型试验、潮汐模拟等场景的流速流量测量。
五、为企业带来的实际效益
选择一款合适的超声波多普勒流量计，能从多维度为企业创造价值：
- 成本优化： 初始投资成本低，安装无需大规模土建；运维成本趋近于零，节省了传统机械式仪表定期检修、更换部件的费用。
- 工艺与能效提升： 提供连续、准确的流量数据，为生产用水调度、污水处理工艺控制、能源管理（如冷却水循环）提供可靠依据，助力实现精细化管理和节能降耗。
- 管理效率飞跃： 支持4G无线、RS485等通讯方式，轻松接入物联网平台，实现数据远程实时监控、历史数据分析与预警，提升水务信息化和自动化管理水平，减少人工巡检强度。
- 长期可靠性保障： 坚固耐用的设计确保了在恶劣水质环境下长期运行的稳定性，减少了因仪表故障导致的工艺中断或数据缺失风险。
结论
超声波多普勒流量计是解决浑水、非满管流量测量难题的高效、经济之选。选型时，应重点关注测量介质的含固量、流速范围、安装环境（渠道/管道/河道）、供电与信号输出需求。对于追求长期稳定运行、低维护成本及高性价比的用户而言，具备高精度、强适应性、免维护特性的多普勒流量计无疑是明智的选择。
用户常见问题（FAQ）
Q1: 超声波多普勒流量计可以测量纯净水吗？
A: 不适合。其工作原理依赖于流体中的散射体（如颗粒、气泡）反射声波。对于去离子水等纯净介质，由于缺乏散射体，可能导致信号微弱或无信号，无法准确测量。它更适用于污水、河水、工业循环水等含有悬浮物的介质。
Q2: 在安装时，对渠道的直管段有什么具体要求？
A: 为保证测量精度，需要选择水流平稳的断面。理想情况下，传感器安装位置上游应有渠道宽度10倍的直渠道，下游应有5倍的直渠道。若现场条件受限，最低要求也应为上游5倍、下游3倍，但需知此条件下测量误差可能增大。应绝对避免安装在闸门下游湍流区或弯道急后。
