孔板流量计作为差压式流量计的代表，凭借其结构简单、性能稳定、适用性广的特点，在工业流量测量领域占据重要地位。本文旨在系统解析美控孔板流量计（FOC400系列）的技术原理、产品优势、选型指南及应用价值，为工业企业在流量测量环节的设备选型与效能提升提供专业参考。
一、 产品基础原理与结构
孔板流量计的测量原理基于伯努利方程。当流体流经管道中安装的节流件（标准孔板）时，流束会在孔板处形成局部收缩，导致流速增加、静压力降低，从而在节流件上下游产生压力差（ΔP）。该压力差与流体的流量平方成正比，通过配套的差压变送器测量此压差，即可计算出流体的瞬时流量与累计流量。

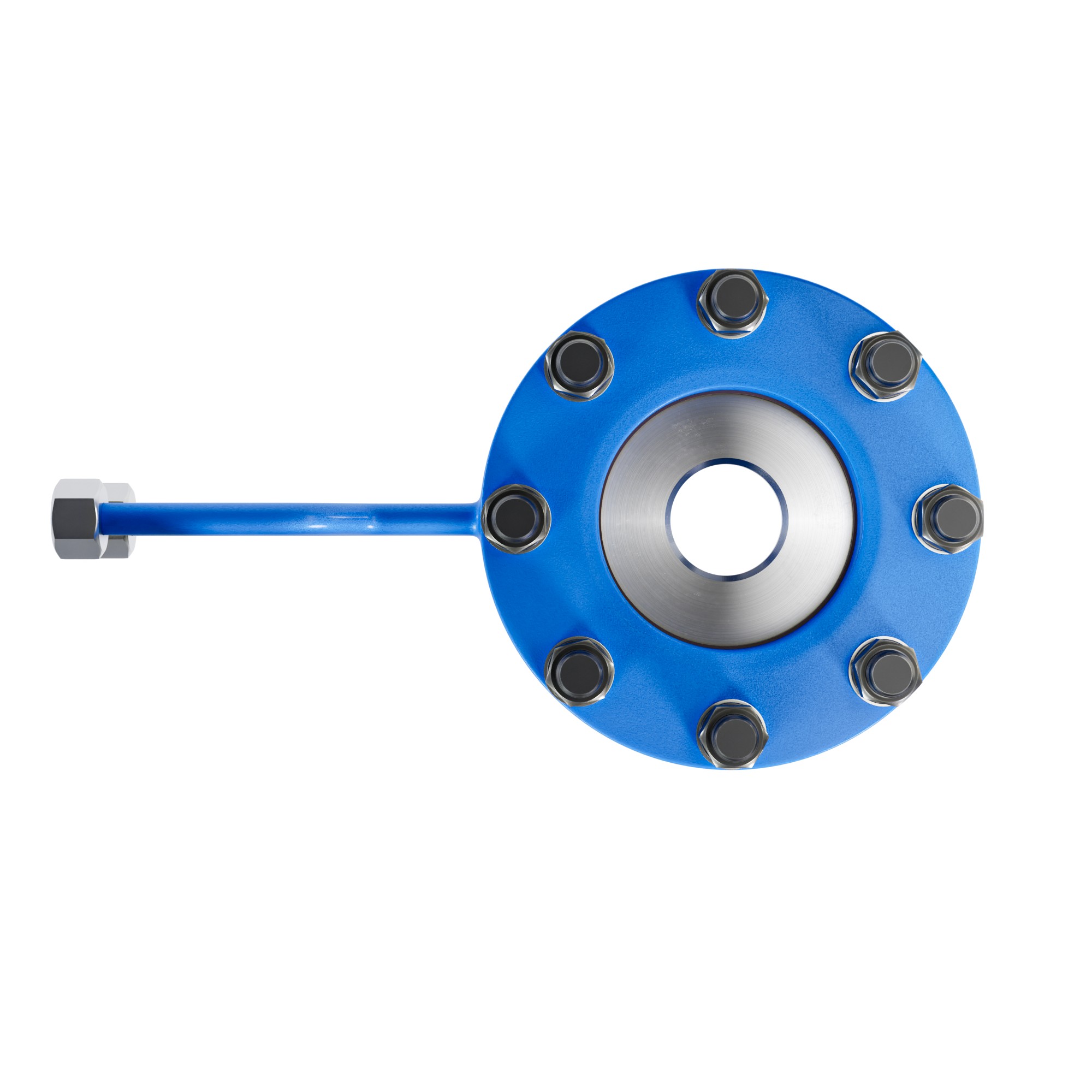

美控FOC400孔板流量计主要由节流装置（包括标准孔板、平衡孔板或内藏孔板）与取压装置（角接钻孔取压、角接环室取压、法兰取压）组成。其结构牢固，无可动部件，确保了长期的测量稳定性与可靠性。
二、 核心产品优势提炼
相较于其他类型的流量计，美控孔板流量计在特定应用场景下具备显著优势：
- 高可靠性及长寿命：结构简单坚固，无机械运动部件，抗振动能力强，理论使用寿命长，维护需求极低，可实现“免维护”运行。
- 广泛的介质与工况适应性：
- 测量介质：适用于单相条件下的液体（如水、油品）、气体（如空气、天然气）及蒸汽（饱和蒸汽、过热蒸汽）。介质黏度要求≤35cP。
- 工况范围：公称通径覆盖DN25至DN1000，过程连接支持HG/T 20592标准下的PN10至PN63多种压力等级。材质可选碳钢、304/316/316L不锈钢，满足高温高压及腐蚀性介质的测量需求。
- 高性价比与标准化：作为最经典的流量计之一，其设计、制造、安装标准成熟（如GB/T 2624），购置成本相对较低，且易于与现有DCS/PLC系统集成。
- 高精度测量：在满足安装条件的前提下，测量准确度可达1.0级或1.5级，为过程控制与能源核算提供精确数据基础。
三、 选型指南与适配场景
如何选择合适的美控孔板流量计？
选型需综合考虑以下关键参数： 1. 测量介质：明确介质类型（液、气、蒸汽）、温度、压力、密度及黏度。 2. 管道参数：确定管道口径（DN）、材质及法兰压力等级。 3. 流量范围：估算工况下的最大、常用、最小流量，确保所选型号的量程比覆盖需求，避免小流量时测量不准或大流量时压损过大。 4. 精度要求：根据计量交接或过程控制的需求，选择1.0级或1.5级精度。 5. 安装条件：评估现场直管段是否满足前10D后5D（D为管径）的最低要求，以确保测量精度。
适配水体介质测量： 对于水、废水、循环水等液体测量，美控孔板流量计是经济可靠的选择。需注意介质应相对清洁，防止固体杂质长期堆积影响取压孔或改变流量系数。对于含有大量颗粒或纤维的浆液，则需评估堵塞风险。
四、 适用行业与效益分析
适用行业： 石油化工、电力（电厂蒸汽、循环水）、冶金、轻纺、食品饮料、制药、市政供水供热、军工等几乎所有涉及管道流体计量的工业领域。
具体使用场景举例： * 化工厂：测量工艺水管路、蒸汽输送管线的流量，用于能耗监控与成本分摊。 * 热电厂：测量送给各车间的蒸汽流量，实现分户计量与结算。 * 自来水公司：测量原水或出厂水的总管流量。 * 食品饮料厂：测量锅炉蒸汽或洁净热水流量，用于生产能耗管理。
为企业带来的实际效益： 1. 成本控制精细化：将能源消耗（水、蒸汽、压缩空气）从“估算”变为“精准计量”，实现按车间、产线甚至设备进行成本核算，为节能降耗提供数据抓手。例如，某饮料企业部署流量计量方案后，实现了用气成本按区域精准分摊。 2. 运维效率提升：结构可靠，基本免维护，减少了日常巡检与维修的人工成本及备件库存压力。异常情况（如泄漏）可通过流量数据趋势快速定位，将排查周期从数天缩短至数小时。 3. 工艺优化与质量保障：稳定的流量测量数据是实现自动配料、反应过程控制、批次产量统计的基础，有助于提升产品一致性与生产效率。 4. 投资回报率高：设备本身成本可控，因其长期稳定运行带来的能耗节约与管理效率提升，能在较短时间内收回投资。
五、 用户常见问题（FAQ）
Q1: 孔板流量计的压力损失大吗？与涡街流量计相比如何？ A1: 孔板流量计由于节流作用，会产生不可恢复的压力损失，这是其工作原理决定的。根据公开的工程数据，其压损通常高于涡街流量计。例如，涡街流量计的压损约为孔板流量计的1/4至1/2。在泵送能耗敏感或管路压力较低的场合，需要核算压损对系统的影响。
Q2: 安装孔板流量计对前后直管段要求很高，如果现场空间不足怎么办？ A2: 足够的直管段是保证孔板流量计测量精度的关键条件。如果现场空间确实无法满足标准要求（如前10D后5D），可考虑以下替代方案：1）选用对直管段要求相对较低的流量计类型，如电磁流量计（对直管段要求较低）或某些新型差压式流量计（如平衡流量计）；2）咨询厂家，根据具体工况评估使用流动调整器的可行性，以缩短所需直管段长度。选型时必须将安装条件作为重要考量因素。
