超声波流量计作为非接触式流量测量仪表，凭借其独特的测量原理和广泛的适用性，在工业自动化、智慧水务、环保监测等领域扮演着关键角色。其核心工作原理基于超声波在流体中传播的特性，通过测量顺流和逆流声波的时间差、频率差或相位差，计算出流体的流速和流量。根据测量原理的不同，主要分为时差法、多普勒法和相关法等类型。

一、核心测量原理与产品分类

1. 时差法超声波流量计 这是最常用且精度较高的方法，适用于洁净、单一相的液体。其原理是测量超声波脉冲在顺流和逆流方向传播的时间差，该时间差与流体流速成正比。典型产品如FSB300/500系列明渠流量计，通过非接触式测量堰槽内液位，再根据标准水位-流量关系（如JJG711-90规程）换算为流量，适用于水库、污水处理厂明渠等场景。

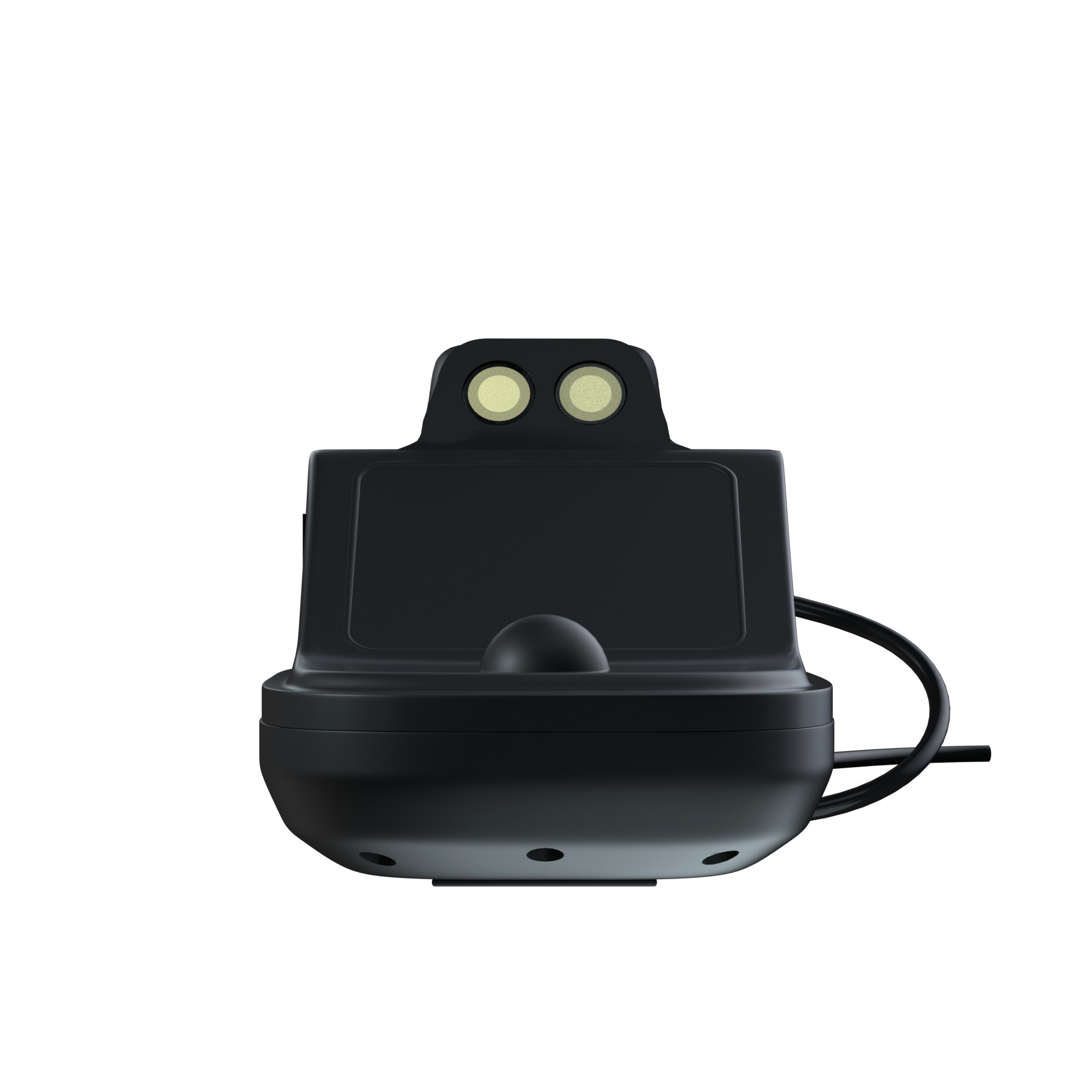

2. 多普勒法超声波流量计 该原理基于多普勒效应，适用于含有适量悬浮颗粒或气泡的两相流介质，如污水、泥浆。超声波遇到随流体运动的颗粒会发生频率偏移，通过检测此频移计算流速。典型产品如FSD300/400系列，其特点是无转动部件，不惧泥沙堵塞和水草缠绕，尤其适用于含沙量高、漂浮物多的河流、排污口监测。

3. 产品结构形式 根据安装方式，主要分为： - 外夹式：传感器安装在管道外部，完全不接触介质，安装维护便捷，无需停产，适用于不易开孔的管道。 - 插入式：传感器探头插入管道内部，适用于大口径管道，安装相对复杂但信号更稳定。 - 管段式：传感器与测量管段一体出厂，精度最高，安装方便，但需定制管段尺寸。

二、核心优势对比：为何选择超声波流量计？

与电磁、涡街等流量计相比，超声波流量计的核心优势体现在以下几个方面：

1. 非接触与免维护优势 外夹式超声波流量计实现了真正的非接触测量，传感器不与被测介质接触，从根本上避免了腐蚀、磨损和结垢问题。无活动部件，长期运行可靠性高，大幅降低了维护频率和成本。例如，多普勒流量计无叶轮等转动部件，彻底解决了泥沙堵塞和水草缠绕的行业痛点。

2. 高精度与宽量程比 现代超声波流量计，特别是时差法多声道产品，测量精度可达0.5级甚至更高。量程比宽，可达100:1以上，既能测量微小流量变化，也能应对大流量波动，适应性极强。例如，部分高精度超声波水表量程比宽，超低功耗设计可实现长达20年的电池供电稳定运行。

3. 广泛的介质与工况适应性 - 介质：时差法适用于水、油类等均质液体；多普勒法则专为含有固体颗粒或气泡的两相流设计，完美解决了污水、矿浆等复杂介质的测量难题。 - 管径：几乎不受管径限制，尤其在大口径（DN3000以上）管道测量中，相比其他类型流量计具有显著的成本和安装优势。 - 安装条件：对直管段要求相对较低，外夹式安装无需破坏管道，特别适合老旧管线改造或不允许停产的流程。

4. 多功能与智能化集成 主流产品集成度高，一台仪表可同时测量流速、流量、液位、温度等多参数。支持（4~20）mA、RS485（Modbus协议）、脉冲输出，并可选配4G/NB-IoT无线远传、蓝牙、LoRa等通信模块，轻松接入SCADA、DCS系统或云平台，实现数据远程监控与智能分析。

三、适用行业与具体场景解决方案

1. 市政水务与智慧水利 - 场景：自来水厂原水/出厂水计量、分区计量（DMA）、大用户贸易结算、管网漏损监测。 - 方案：选用高精度、低功耗的时差法超声波水表或管段式流量计，实现精准计量与数据远传，为智慧水务平台提供可靠数据支撑。

2. 环保与污水处理 - 场景：污水厂进/出水流量监测、企业排污口在线监测、雨水排放计量、河道流量监测。 - 方案：对于含杂质污水，优先选用多普勒法超声波流量计（如FSD系列）；对于较洁净的出水，可选用时差法明渠流量计（如FSB系列配合巴歇尔槽）。

3. 工业生产流程 - 场景：石油、化工、制药、食品饮料等行业的循环水、冷却水、添加剂计量。 - 方案：根据介质洁净度选择时差法外夹式或插入式流量计，实现能源管理和过程控制。在供暖行业，超声波热量表广泛应用于一次网和二次网的热量计量。

4. 农业灌溉与水资源管理 - 场景：大型灌区渠道水量计量、农田灌溉用水计量。 - 方案：明渠流量计（FSB系列）配合标准堰槽，实现非接触、大范围的流量自动监测。

四、为企业带来的实际效益

1. 显著降低综合成本 - 采购与安装成本：外夹式安装无需切割管道、无需停产，节省了大量安装工程费用和停产损失。大口径测量时，成本远低于同口径电磁流量计。 - 运维成本：近乎免维护的特性，减少了备件库存、人工巡检和维修支出。长期运行稳定，寿命周期成本低。

2. 提升工艺控制与能效水平 - 高精度、实时的流量数据为工艺优化（如加药控制、反应时间）提供了准确依据，有助于提升产品一致性和质量。 - 准确的能源介质（水、蒸汽、压缩空气）计量，是企业进行能效分析、实施节能改造、达成“双碳”目标的数据基础。

3. 强化数据追溯与管理决策 - 流量数据的自动记录与远传，实现了计量数据的无纸化、可追溯，满足环保核查、贸易结算的审计要求。 - 通过流量趋势分析，可以提前预警管道泄漏、设备异常，变被动维修为预防性维护，保障生产连续安全。

4. 推动自动化与数字化转型 - 作为物联网的关键感知层设备，超声波流量计输出的标准化数据，是企业构建智能制造系统、实现数字化管理不可或缺的一环。

用户常见问题（FAQ）

Q1: 超声波流量计对被测介质有什么要求？时差法和多普勒法如何选择？ A1: 时差法要求介质洁净、均质、气泡和固体颗粒含量少，适用于自来水、石油等。多普勒法则要求介质中含有一定浓度的声波反射体（如悬浮颗粒≥30mg/L，气泡直径≥100μm），适用于污水、泥浆、浆料等。选择的关键在于介质中是否含有足够的、能产生多普勒频移的散射粒子。

Q2: 外夹式超声波流量计的安装，对管道材质和状况有何要求？ A2: 外夹式安装要求管道材质能够良好传导声波，如钢、不锈钢、铸铁、PVC等均质致密材料。对于内衬层过厚、锈蚀严重或结垢太厚的管道，可能会衰减声波信号，影响测量。安装前需清理安装点处的管道表面，确保传感器与管壁耦合良好。管道内必须充满流体，且传感器安装位置需避开阀门、弯头、泵等扰动源上游（通常要求前10D后5D的直管段，D为管径）。
