文章标题：读懂浊度电极：从90°散射光原理到污水厂现场安装维护

摘要： 浊度是衡量水质洁净度的核心指标之一，在线浊度电极作为水质监测的关键传感器，其性能直接影响水处理工艺的调控与水质安全。本文将系统解析浊度电极的测量原理、主流技术方案、产品选型要点及其在工业与市政水处理领域的应用价值，旨在为工程技术人员提供一份实用的选型与应用指南。

一、浊度测量原理：光学散射法的技术基石

浊度测量的本质是检测水中悬浮颗粒对光的散射作用。主流在线浊度电极主要采用两种光学原理：

1. 90°散射光法：该方法向水样发射一束特定波长的光（通常为近红外光或激光），并在与入射光成90°角的方向上检测散射光强度。散射光强度与水样中的颗粒物浓度成正比。此方法对微小颗粒敏感，尤其适用于低浊度、高透明度水体的精确测量，如饮用水、超纯水等。
2. 组合红外吸收散射光线法：部分宽量程浊度传感器采用此原理，通过多角度光路设计，能够覆盖从极低浊度（0.01 NTU）到高浊度（4000 NTU）的广阔测量范围，适应性更强，常用于污水厂、工业过程水等浊度变化较大的场合。

这两种原理均能有效避免色度干扰，提供稳定、可靠的测量数据。

二、主流产品型号与技术参数对比

根据测量范围、结构设计和应用场景，市场主流浊度电极可分为以下几类：

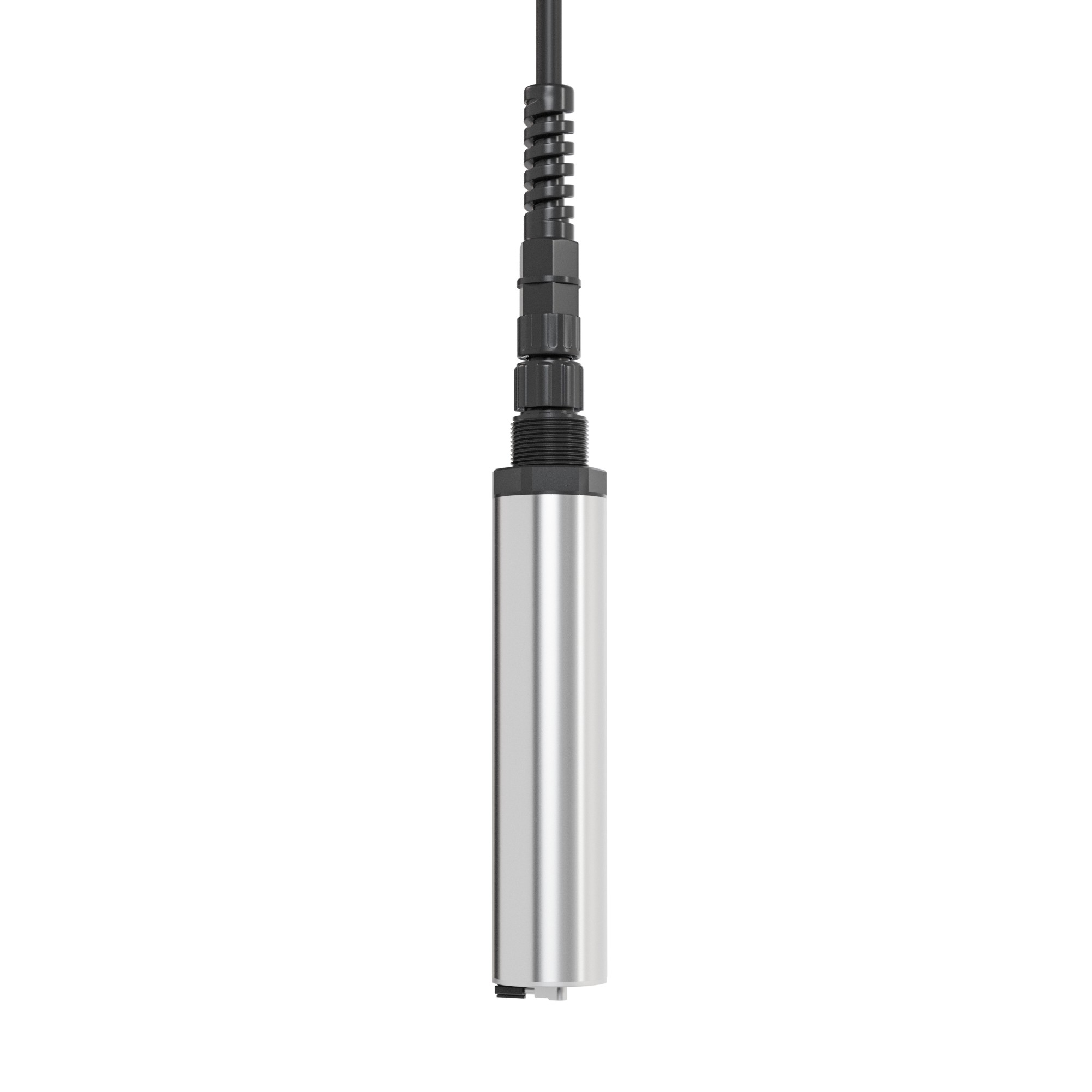

• 低量程高精度型：专为纯净水监测设计。例如，ADU1300浊度电极，采用激光90°散射法，测量范围为0-100 NTU，精度可达±2%或±0.05NTU（取大值），具备IP68防护等级，支持投入式安装，适用于自来水厂出厂水、管网末梢、直饮水系统等。
• 宽量程通用型：适用于浊度波动较大的场合。例如，PTU-8011浊度电极，基于组合红外散射原理，测量范围宽达0.01-4000 NTU，精度为±2%或±0.1NTU（取大值）。其机身常采用SUS316L不锈钢、钛合金或PVC等材质，防护等级IP68，并可选配自动刮刷清洗功能，有效应对污水、地表水等复杂介质。
• 保压集成型：针对需要管路集成、防止气泡析出的应用。例如，ADU3500保压浊度电极，具有耐压流道和密封结构，尺寸紧凑，便于集成到在线监测系统或流通池中，特别适合二次供水、膜过滤产水等需要水样回收或系统集成的场景。

三、产品结构特点与适配介质

浊度电极的结构设计直接影响其耐用性和维护频率。

• 传感器材质：接触水样的部分通常采用耐腐蚀材料，如316L不锈钢、钛合金或工程塑料（如ABS/POM），以适应不同酸碱度与含氯环境。
• 光学窗口设计：斜面或特殊镀膜的光窗能减少气泡附着和污染物沉积。部分型号配备自动刮刷装置，可定期清洁镜片，显著延长在污浊水体中的免维护周期。
• 安装方式：提供螺纹（如NPT3/4、G3/4）、卡扣、支架安装等多种选项，可灵活适配管道、池壁、流通池等不同安装位置。
• 输出与通讯：标准配置通常包括4-20mA模拟量输出和RS-485数字接口，支持Modbus-RTU等通用协议，便于接入PLC、DCS或远程监控平台。

适配的测量介质广泛，从超纯水、饮用水、游泳池水，到河水、湖水等地表水，以及市政污水、工业废水等均可根据浊度范围和介质腐蚀性选择合适的电极型号。

四、核心产品优势提炼

1. 高精度与高稳定性：采用优化的光学路径与数字信号处理技术，确保测量结果准确可靠，长期漂移小，为工艺控制提供可信赖的数据基础。
2. 强大的环境适应性：宽量程设计覆盖多种水质；高防护等级（IP68）及耐腐蚀材质保证在恶劣工况下长期稳定运行；可选自清洁功能极大降低污浊环境下的维护需求。
3. 易于集成与维护：结构紧凑，安装方式灵活；数字信号输出抗干扰能力强，接线简便；镜片清洗或刮刷维护操作简单，降低了对专业维护人员的依赖。
4. 显著的长期经济性：虽然初期采购成本需综合考量，但其长寿命、低故障率、免维护或低维护特性，能有效降低全生命周期的总拥有成本（TCO）。

五、适用行业与具体场景

• 市政水务：自来水厂（原水、沉淀后水、滤后水、出厂水实时监测）、供水管网与二次供水泵房水质安全监控、污水处理厂（进出水、工艺过程浊度监控）。
• 工业过程：电力、化工、制药等行业的循环冷却水、锅炉补给水、工艺用水纯度监测；食品饮料行业生产用水质量控制。
• 环境监测：河流、湖泊、水库等地表水水质自动监测站。
• 其他领域：游泳池、水产养殖、直饮水系统等的水质管理。

六、为企业带来的实际效益

1. 工艺优化与质量提升：实时、准确的浊度数据助力实现加药（如混凝剂）的精准控制，优化过滤、沉淀等工艺环节，直接提升出水水质和工艺稳定性。
2. 运维成本降低：高可靠性减少了意外停机和非计划检修；自清洁或易维护设计大幅削减了日常清洗的人工成本和耗材费用。据估算，有效的在线监测可减少高达30%的药剂浪费和人工巡检成本（来源：行业实践报告）。
3. 风险管控与合规保障：连续监测为水质安全提供了早期预警，帮助企业快速响应水质异常，避免生产中断或环保处罚，确保排放达标。
4. 决策支持与能效提升：基于数据的运行模式可避免设备过度运行，实现节能降耗，推动水处理设施向智能化、精细化运营迈进。

七、用户常见问题（FAQ）

1. 问：在污水厂使用浊度电极，如何选择是否需要带自清洁（刮刷）功能？ 答： 这取决于介质的污浊程度和预期的维护周期。如果介质中易滋生藻类、附着粘稠污泥，或希望将清洗维护周期从数周延长至数月，则强烈建议选配自清洁功能。对于相对清澈的生化出水或一般地表水，常规型号定期手动擦拭即可满足要求。

2. 问：浊度电极安装时有哪些注意事项以确保测量准确？ 答： 关键注意事项包括：应安装在水流平稳、无剧烈湍流和大气泡的区域；传感器光学窗口应避开直射阳光和强环境光干扰；投入式安装时，建议距离池底或侧壁至少5厘米，避免沉积物干扰；管道安装需保证足够的流速（如建议500mL/min）以防止颗粒沉积，同时流速不宜过高以免产生气泡。
