超声波多普勒流量计选型指南：原理、型号与核心优势全解析
超声波多普勒流量计是一种基于多普勒效应原理，用于测量含固体颗粒或气泡的流体（如污水、浑水）流速、液位及流量的仪表。它特别适用于传统流量计难以应对的复杂工况，如泥沙含量高、存在水草缠绕风险的场景。本文将从原理、型号、优势及应用等维度，为工业、环保、水利等领域的用户提供一份专业的选型参考。
一、测量原理：如何精准捕捉水流速度？
超声波多普勒流量计的核心原理是物理学中的多普勒效应。仪表向水中发射固定频率的超声波，当声波遇到随水流运动的悬浮颗粒、气泡等散射体时，反射回的声波频率会发生偏移，此即多普勒频移。频移量的大小与水流速度成正比。通过精确检测该频移，并结合内置的温度传感器对水中声速进行补偿，即可计算出流体的瞬时流速。结合同步测量的液位（通常通过压力或超声波传感器）和渠道截面尺寸，利用流速-面积法可进一步计算出流量。该原理决定了其最适合测量非纯净的、含有适量散射体的两相流介质。
二、产品型号与结构特点

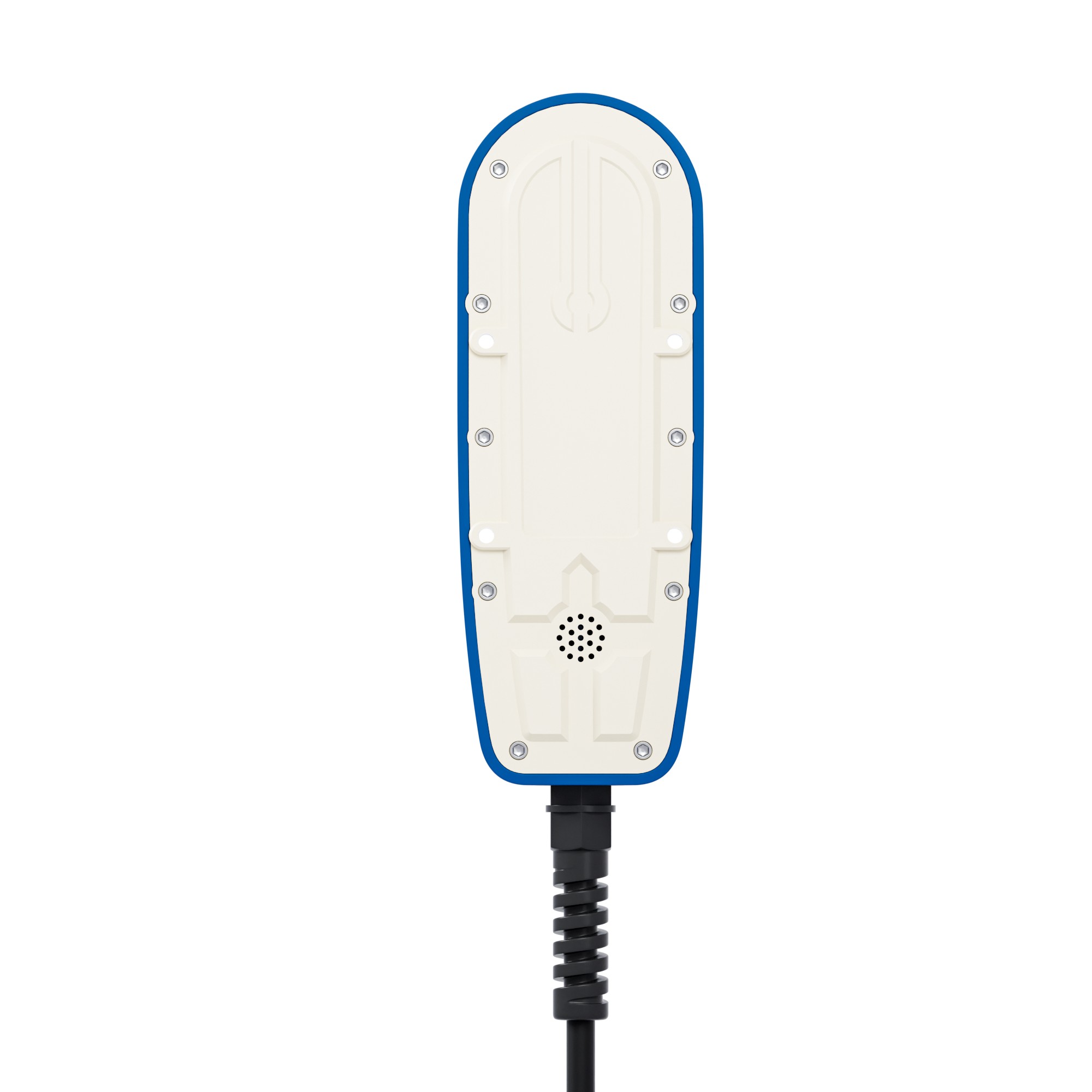

目前市场在售的超声波多普勒流量计主要分为分体式和一体式，结构上通常包含水下传感器和地面主机（或无主机型变送器）。以下为几款主流型号的核心特点：
- FSD300系列：经典分体式设计，传感器与主机分离。流速测量精度达1.0%±0.01m/s，液位精度0.2%±0.01m。传感器防护等级IP68，可长期浸没工作。支持双向流测量（识别或不识别流向），提供4-20mA、0-5V、RS485（Modbus协议）等多种输出方式，并可选配继电器报警功能。
- FSD400系列：设计更为紧凑，探头体积小巧，对流态影响小。提供“有主机”和“无主机”两种型号，供电灵活（12-24VDC或220VAC）。其特点包括“前3点式”快捷安装支架、带导气的防水电缆以提升水位测量精度，并可选配4G无线传输模块，适用于无人值守的远程监测站点。
- FAC300系列（超声波雷达双波流量计）：集成超声波多普勒与雷达波技术，拓宽了应用场景。在复杂水面（如泡沫、漂浮物多）或需要非接触测量的场合，雷达模块可作为有效补充。标配L型304不锈钢支架，适应性更强。
在结构上，传感器多采用ABS或POM工程塑料，具有良好的耐腐蚀性和机械强度；主机外壳则为铸铝或ABS，提供相应的防护等级（如IP65）。
三、适配介质与核心产品优势
适配测量水体介质：该产品专为含有悬浮固体颗粒、气泡或微生物的两相流设计，如市政污水、工业废水、河道浑水、灌溉回水等。不适用于纯净水或散射体极少的液体。
核心产品优势解析：
- 无活动部件，真正免维护：测量过程无任何机械转动部件（如叶轮），从根本上避免了因泥沙淤积、水草杂物缠绕导致的卡滞、堵塞和磨损问题，大幅降低长期运维成本与停机风险。
- 高精度与宽量程测量：流速测量精度可达1.0%±0.01m/s，分辨率1mm/s。量程范围宽（0-10m/s，部分型号支持-10~10m/s双向流），既能测量微弱水流，也能应对高速流况，线性度好，无需复杂的现场标定曲线（K、C值）。
- 对复杂工况的强适应性：传感器防护等级高达IP68，可长期水下工作。适用于高含沙量、多漂浮物、甚至冰期等恶劣环境。安装要求相对宽松，最低水位只需淹没传感器20厘米即可开始测量。
- 响应快速，数据全面：响应时间可调（10-60秒），能捕捉瞬时流速变化。同时集成流速、液位、温度测量，一站式获取计算流量所需的所有参数。
- 安装灵活，集成便捷：分体式设计使传感器可安装于危险或不易接近的水域，主机置于安全位置。提供丰富的输出接口（模拟量、数字通讯、继电器），轻松接入PLC、DCS或物联网云平台。
四、适用行业与具体使用场景
超声波多普勒流量计在以下行业和场景中发挥着关键作用：
- 智慧水务与市政排水：城市下水道、排污口、污水处理厂进/出水口的流量监测；合流制管网溢流（CSO）监测；泵站性能评估。
- 水利水文与灌溉：自然河道、人工渠道、水库泄洪道的水文监测；农业灌溉用水计量与调度。
- 工业过程与环保监测：工业企业废水排放口在线监测；矿山排水、冶金、造纸等行业工艺水流测量。
- 科研与特殊应用：实验室水槽模型试验；潮汐、波浪能研究中的流速监测；缆道测流系统集成。
五、为企业带来的实际效益
选择适用的超声波多普勒流量计，能为企业带来多维度的提升：
- 成本控制：极低的维护需求（无需定期清理缠绕物或更换磨损件）直接节省了人工、备件及停产损失成本。长期运行可靠性高，全生命周期成本优势明显。
- 运维效率：免维护特性减少了现场巡检和干预的频率。远程通讯功能（如4G）支持数据自动上报，实现无人值守，提升运维管理效率。
- 工艺优化与管理提升：高精度、连续的流量数据为工艺控制（如加药量、曝气量）提供可靠依据，助力优化能耗、提升处理效率。准确的排放计量也为合规性管理和水平衡分析提供了数据基础。
- 投资回报显著：虽然初期投资可能与部分传统仪表相当，但其在恶劣工况下的长寿命、免维护特性，能避免频繁的故障维修和仪表更换，长期来看投资回报率更高。
用户常见问题（FAQ）
Q1: 超声波多普勒流量计可以测量纯净水吗？
A1: 不适合。其工作原理依赖于流体中的悬浮颗粒或气泡反射声波。纯净水中缺乏足够的散射体，会导致信号微弱甚至无法测量。它专为污水、浑水等含有固相或气相成分的介质设计。
Q2: 安装时对前后直管段有何要求？
A2: 为保证测量精度，建议传感器安装位置的上游应有约10倍渠道宽度的平直段，下游应有约5倍渠道宽度的平直段，以确保水流平稳、流态稳定，减少紊流对测量的干扰。具体需根据现场工况调整。
